1. හැඳින්වීම සහ අවසන්view
This manual provides detailed instructions for the safe installation, operation, and maintenance of your ET2 Harmony E24506-91PC LED Pendant Light. Please read all instructions carefully before beginning installation and retain this manual for future reference.
The ET2 Harmony pendant light features multiple bubble glass balls, each illuminated by an integrated LED. The individual pendants are suspended by adjustable cables, allowing for customization of the fixture's overall design and drop height. The fixture is designed for indoor use and is fully dimmable.

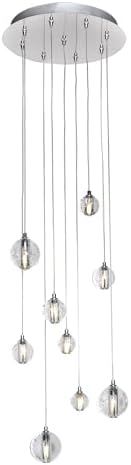

Image 1.1: The ET2 Harmony E24506-91PC LED Pendant Light, showcasing its design with multiple bubble glass spheres.
2 ආරක්ෂිත තොරතුරු
WARNING: RISK OF ELECTRIC SHOCK. Ensure power is turned off at the circuit breaker or fuse box before installation, servicing, or changing any components. Consult a qualified electrician if you are unsure about the installation process.
- මෙම නිෂ්පාදනය නිෂ්පාදනයේ ඉදිකිරීම් සහ ක්රියාත්මක කිරීම සහ ඊට සම්බන්ධ උපද්රව පිළිබඳව හුරුපුරුදු පුද්ගලයෙකු විසින් අදාළ ස්ථාපන කේතයට අනුකූලව ස්ථාපනය කළ යුතුය.
- Use only UL Listed wire connectors.
- නිශ්චිත පරිමාව ඉක්මවා නොයන්නtagඊ (වෝල්ට් 120).
- කිසිම ආකාරයකින් සවිකිරීම වෙනස් නොකරන්න.
- Keep combustible materials away from the light fixture.
- ස්ථාපනය අතරතුර ආරක්ෂිත කණ්නාඩි සහ අත්වැසුම් පළඳින්න.
3. පැකේජ අන්තර්ගතය
Carefully unpack the fixture and check that all components are present and undamaged. Retain all packaging materials until installation is complete.
- Pendant Light Fixture (Canopy with integrated LED pendants)
- සවි කිරීමේ දෘඩාංග (සවි කිරීමේ තහඩුව, ඉස්කුරුප්පු, වයර් ඇට)
- උපදෙස් අත්පොත (මෙම ලේඛනය)
4. පිහිටුවීම සහ ස්ථාපනය
Installation should be performed by a qualified electrician or a person with experience in electrical wiring.
4.1 අවශ්ය මෙවලම් (ඇතුළත් නොවේ)
- ෆිලිප්ස් හෙඩ් ඉස්කුරුප්පු නියන
- පැතලි ඉස්කුරුප්පු නියනක්
- වයර් ස්ට්රයිපර්
- විදුලි ටේප්
- ඉණිමඟ
4.2 ස්ථාපන පියවර
- බලය අක්රිය කරන්න: Locate the circuit breaker or fuse box controlling the power to the installation location and turn off the power. Verify power is off using a voltagඊ පරීක්ෂක.
- සවි කරන මතුපිට සකස් කරන්න: Ensure the junction box is securely mounted and capable of supporting the fixture's weight (approximately 11.07 pounds).
- සවිකරන තහඩුව අමුණන්න: Secure the fixture's mounting plate to the junction box using the provided screws.
- විදුලි සම්බන්ධතා ඇති කරන්න:
- Connect the bare copper or green ground wire from the fixture to the ground wire from the junction box using a wire nut.
- වයර් නට් එකක් භාවිතයෙන් සවිකිරීමේ සිට සුදු (උදාසීන) වයරය සන්ධි පෙට්ටියේ සිට සුදු (උදාසීන) වයරයට සම්බන්ධ කරන්න.
- වයර් නට් එකක් භාවිතයෙන් සවිකිරීමේ සිට කළු (උණුසුම්) වයරය සන්ධි පෙට්ටියේ සිට කළු (උණුසුම්) වයරයට සම්බන්ධ කරන්න.
- Ensure all connections are secure and insulated with electrical tape if necessary.
- Secure Fixture Canopy: Carefully push the wired connections into the junction box. Align the fixture canopy with the mounting plate and secure it using the provided screws.
- Adjust Pendant Lengths: The individual pendant cables are adjustable. To adjust, gently push the cable into the canopy's cable grip and pull to the desired length. Ensure all pendants are securely set before proceeding.
- Install Glass Balls: The bubble glass balls are pre-installed with LED bulbs. Ensure they are securely attached to their respective pendant cables.
- බලය ප්රතිස්ථාපනය කරන්න: ස්ථාපනය අවසන් වූ පසු සහ සියලු සම්බන්ධතා ආරක්ෂිත වූ පසු, පරිපථ කඩනයේ බලය ප්රතිස්ථාපනය කරන්න.

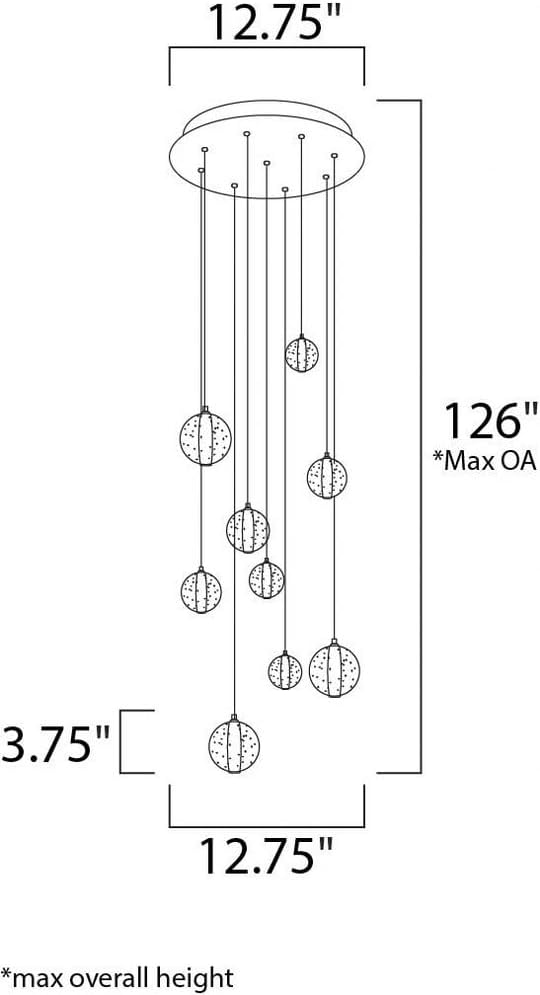

Image 4.1: Dimensional drawing of the ET2 Harmony E24506-91PC, indicating a 12.75-inch width and a maximum overall height of 126 inches.
Image 4.2: Detail of the fixture's polished chrome canopy and the attachment points for the adjustable pendant cables.
5. මෙහෙයුම් උපදෙස්
The ET2 Harmony E24506-91PC LED Pendant Light is designed for simple operation.
- බලය සක්රිය / අක්රිය: සවිකිරීමේ පරිපථයට සම්බන්ධ කර ඇති සම්මත බිත්ති ස්විචයක් භාවිතයෙන් ආලෝකය පාලනය කරන්න.
- අඳුරු කිරීමේ කාර්යය: This fixture is fully dimmable. For optimal performance, use with a compatible LED dimmer switch. Consult your electrician for dimmer compatibility.
6. නඩත්තු කිරීම
නිතිපතා නඩත්තු කිරීම ඔබේ පෙන්ඩන්ට් ආලෝකයේ පෙනුම සහ ක්රියාකාරිත්වය ආරක්ෂා කිරීමට උපකාරී වේ.
- පිරිසිදු කිරීම: Turn off power before cleaning. Use a soft, dry, or slightly damp cloth to wipe the polished chrome finish and glass spheres. Do not use abrasive cleaners, solvents, or polishes as they may damage the finish.
- LED ආදේශනය: The integrated LED bulbs are designed for long life. If replacement is ever needed, contact ET2 customer support for guidance on obtaining compatible replacement parts. Do not attempt to replace LEDs with standard bulbs.
7. දෝශ නිරාකරණය
If you experience issues with your pendant light, refer to the following troubleshooting guide:
| ගැටලුව | විය හැකි හේතුව | විසඳුම |
|---|---|---|
| ආලෝකය දැල්වෙන්නේ නැත | සවි කිරීමට බලය නැත ලිහිල් රැහැන් සම්බන්ධතාවය දෝෂ සහිත බිත්ති ස්විචය | පරිපථ කඩනය/ෆියුස් පරීක්ෂා කරන්න. බලය ක්රියාත්මක බව සහතික කර ගන්න. සියලුම වයර් සම්බන්ධතා ආරක්ෂිත දැයි (විදුලිය විසන්ධි කර ඇති) තහවුරු කර ගන්න. බිත්ති ස්විචය පරීක්ෂා කරන්න හෝ අවශ්ය නම් ප්රතිස්ථාපනය කරන්න. |
| ආලෝකය අනිසි ලෙස දැල්වෙයි හෝ අඳුරු වේ | නොගැලපෙන ඩිමර් ස්විචය ලිහිල් රැහැන් සම්බන්ධතාවය | Ensure an LED-compatible dimmer switch is used. සියලුම වයර් සම්බන්ධතා පරීක්ෂා කරන්න (විදුලිය විසන්ධි කර ඇත). |
| Pendants are not level | Cable lengths are uneven | Adjust individual pendant cable lengths as described in Section 4.2. |
If the problem persists after attempting these solutions, contact ET2 customer support.
8. පිරිවිතර
| විශේෂාංගය | විස්තර |
|---|---|
| වෙළඳ නාමය | ET2 |
| ආදර්ශ අංකය | E24506-91PC |
| මානයන් (L x W x H) | 12.75" x 12.75" x 3.75" (Canopy) Max Overall Height: 126" |
| අයිතමයේ බර | රාත්තල් 11.07 කි |
| ද්රව්ය | වීදුරු, වානේ |
| අවසන් වර්ගය | Polished Chrome / Bubble Glass |
| ආලෝක ප්රභවයේ වර්ගය | LED |
| ආලෝක ප්රභවයන් සංඛ්යාව | 9 |
| වට්tage | 13.5W (මුළු) |
| වෙළුමtage | වෝල්ට් 120 |
| දීප්තිය | 945 Lumens |
| සැහැල්ලු වර්ණය | උණුසුම් සුදු (3000K) |
| වර්ණ විදැහුම්කරණ දර්ශකය (CRI) | 80+ |
| ස්ථාපන වර්ගය | Semi Flush Mount / Ceiling Mount |
| විශේෂ ලක්ෂණය | Dimmable, Adjustable Cables |
| ගෘහස්ථ / එළිමහන් භාවිතය | ගෘහස්ථ |
| සහතික කිරීම | UL ලැයිස්තුගත කර ඇත |
| එකලස් කිරීම අවශ්ය වේ | ඔව් |
9. වගකීම් සහ සහාය
9.1 වගකීම් තොරතුරු
This ET2 Harmony E24506-91PC LED Pendant Light is covered by a වසර 1ක නිෂ්පාදකයාගේ සීමිත වගකීමක් මිලදී ගත් දින සිට. මෙම වගකීම් සහතිකය සාමාන්ය භාවිතය යටතේ ද්රව්ය හා වැඩ කිරීමේ දෝෂ ආවරණය කරයි. නුසුදුසු ස්ථාපනය, හදිසි අනතුරු, අනිසි භාවිතය, අපයෝජනය හෝ අනවසර වෙනස් කිරීම් හේතුවෙන් සිදුවන හානිය එය ආවරණය නොකරයි.
9.2 පාරිභෝගික සහාය
For technical assistance, warranty claims, or to order replacement parts, please contact ET2 customer support. Have your model number (E24506-91PC) and proof of purchase ready when contacting support.
You can find contact information for ET2 by visiting their official webභාණ්ඩය මිලදී ගත් ස්ථානය හෝ සිල්ලර වෙළෙන්දා.
