1. හැඳින්වීම
ස්තූතියි, උදව් කළාටasing the Generic 42 Inch 3 Blade Matte Black DC Motor Modern Contemporary LED Ceiling Fan. This manual provides essential information for the safe installation, operation, and maintenance of your new ceiling fan. Please read these instructions thoroughly before installation and keep them for future reference.
This ceiling fan features a high-quality DC motor for powerful and quiet air movement, 6-speed control, reversible motor function, and an integrated LED light with dimmable and color temperature adjustment capabilities. It is designed for indoor use only.
2 ආරක්ෂිත තොරතුරු
- සියලුම උපදෙස් කියවන්න: ස්ථාපනය ආරම්භ කිරීමට පෙර, සියලු උපදෙස් සහ ආරක්ෂක තොරතුරු කියවන්න.
- විදුලි ආරක්ෂාව: All electrical wiring must be performed by a qualified electrician and conform to all local and national electrical codes. Disconnect power at the main circuit breaker before installation or servicing.
- සවි කිරීම: The fan must be mounted to a structurally sound ceiling joist or outlet box capable of supporting the fan's weight (approximately 10.34 pounds). Ensure the mounting location is suitable for the fan's dimensions (42 x 42 x 14.76 inches).
- තල නිෂ්කාශනය: Ensure there is adequate clearance from the fan blades to any walls or obstructions.
- ගෘහස්ථ භාවිතය පමණි: This fan is designed for indoor use in dry locations. Do not install in damp හෝ තෙත් පරිසරයක්.
- ආලෝක ප්රභවය: Do not attempt to replace the integrated LED light source. Contact qualified service personnel if the light source fails.
- දුරස්ථ පාලක: දුරස්ථ පාලකය දරුවන්ට ළඟාවිය නොහැකි ලෙස තබා ගන්න.
රූපය: This diagram indicates the fan is for indoor use only, suitable for average rooms up to 18 ft x 18 ft, and shows both down rod and 15-degree slope mounting configurations.
3. පැකේජ අන්තර්ගතය
Please check to ensure all components are present and undamaged before beginning installation. If any parts are missing or damaged, contact customer support.
- DC Motor Housing with Integrated LED Light
- විදුලි පංකා තල (3)
- පහළ සැරයටිය
- සවිකරන වරහන
- වියන්
- Remote Control with Wall Cradle
- AAA Battery for Remote Control
- දෘඩාංග ඇසුරුම (ඉස්කුරුප්පු, රෙදි සෝදන යන්ත්ර, වයර් ඇට ආදිය)
රූපය: The remote control is included, along with an AAA battery and a wall cradle for convenient storage.
4. පිරිවිතර
| විශේෂාංගය | විස්තර |
|---|---|
| වෙළඳ නාමය | සාමාන්ය |
| වර්ණය | කළු |
| ද්රව්ය | ඇක්රිලෝනිට්රයිල් බුටැඩීන් ස්ටයිරීන් |
| කාමර වර්ගය | Living Room (Recommended for rooms up to 18 ft x 18 ft) |
| බලශක්ති ප්රභවය | AC/DC |
| සවිකිරීමේ වර්ගය | Down Rod Mount, 15° Slope Mount |
| නිෂ්පාදන මානයන් | අඟල් 42 x 42 x 14.76 |
| අයිතමයේ බර | රාත්තල් 10.34 කි |
| උපරිම වායු ප්රවාහය | 5000 CFM |
| විශේෂ ලක්ෂණය | 6-speed fan control, Reversible motor, 3-light dimmable LED, Fan timing function |
| ආරක්ෂිත ලැයිස්තුගත කිරීම | ETL ආරක්ෂණ ලැයිස්තුගත කිරීම |
රූපය: This diagram illustrates the fan's dimensions, including the 42-inch total diameter, 19.2-inch blade length, 8.7-inch light diameter, and 15-inch total height from the ceiling.
5. පිහිටුවීම සහ ස්ථාපනය
ඔබ ආරම්භ කිරීමට පෙර: Ensure power is disconnected at the circuit breaker. Consult a qualified electrician if you are unsure about wiring procedures.
- සවිකරන ස්ථානය සූදානම් කරන්න: Securely attach the mounting bracket to a ceiling joist or an approved outlet box. Ensure the box can support the fan's weight.
- Assemble Down Rod: Insert the down rod through the canopy and connect it to the fan motor housing. Secure with pins and screws as per instructions.
- එල්ලෙන විදුලි පංකාව: විදුලි පංකා එකලස් කිරීම ප්රවේශමෙන් ඔසවා සවිකරන වරහනෙන් එල්ලන්න.
- රැහැන් ඇදීම: Connect the fan's electrical wires to the household wiring according to the wiring diagram provided in the full installation guide (not included in this summary). Ensure all connections are secure and insulated.
- ආරක්ෂිත වියන: වියන සිවිලිම දක්වා ලිස්සා ගොස් රැහැන් සම්බන්ධතා ආවරණය කරමින් සවිකරන වරහනට සවි කරන්න.
- තල අමුණන්න: විදුලි පංකා තල තුන මෝටර් නිවාසයට ආරක්ෂිතව සවි කරන්න.
- Install Light Shade: Attach the smooth white acrylic light shade to the fan motor housing.
රූපය: The 42-inch matte black ceiling fan installed in a dining room, showcasing its modern design and integrated LED light.
6. මෙහෙයුම් උපදෙස්
Your ceiling fan is operated using the included remote control. Ensure the AAA battery is correctly installed in the remote.
6.1 දුරස්ථ පාලන කාර්යයන්

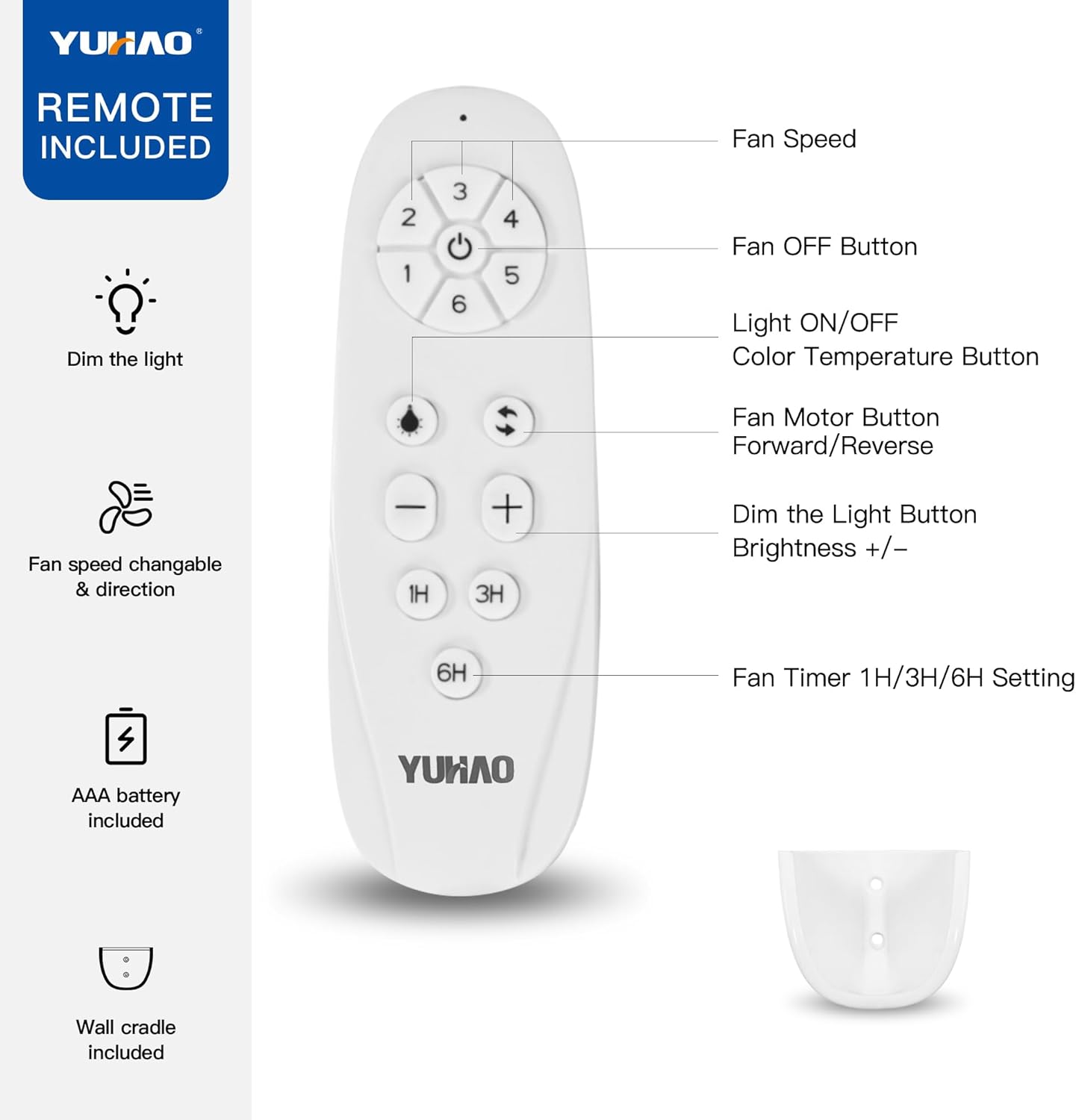

රූපය: This image details the functions of the remote control, including fan speed, light control, motor direction, dimming, and timer settings.
- විදුලි පංකා වේගය (1-6): Press buttons 1 through 6 to select the desired fan speed, with 6 being the highest.
- Fan OFF Button: විදුලි පංකාව ක්රියා විරහිත කිරීමට ඔබන්න.
- Light ON/OFF / Color Temperature Button: Press once to turn the light on/off. Press and hold to cycle through the three light color temperatures (Warm White, Natural White, Cool White).
- Fan Motor Button (Forward/Reverse): Press to change the direction of the fan blades. This function is used to switch between Summer and Winter modes.
- Dim the Light Button (+/-): Press '+' to increase light brightness and '-' to decrease light brightness.
- Fan Timer (1H/3H/6H): Press to set the fan to turn off automatically after 1, 3, or 6 hours.
6.2 Summer and Winter Modes
The reversible motor allows for optimal air circulation throughout the year.
රූපය: This diagram explains the fan's reversible motor function, showing how downdraft (forward) creates a cooling breeze for summer and updraft (reverse) circulates warm air for winter.
- Summer Mode (Forward/Downdraft): Blades rotate counter-clockwise, pushing air downwards to create a cooling breeze. Use this mode during warmer months.
- Winter Mode (Reverse/Updraft): Blades rotate clockwise, pulling air upwards to circulate warm air trapped near the ceiling. Use this mode during colder months to improve heating efficiency.
6.3 Adjustable Light Color Temperature
The integrated LED light offers three color temperature options to suit your preference and room ambiance.
රූපය: This image demonstrates the three adjustable light color temperatures: Warm White (3000K), Natural White (4000K), and Cool White (6500K), as seen in a living room.
- උණුසුම් සුදු (3000K): Provides a cozy and inviting atmosphere.
- ස්වාභාවික සුදු (4000K): Offers a balanced and neutral light, ideal for general tasks.
- සිසිල් සුදු (6500K): Delivers a bright and crisp light, suitable for focused activities.
7. නඩත්තු කිරීම
- පිරිසිදු කිරීම: විදුලි පංකාව පිරිසිදු කිරීමට, මෘදු, d රෙදි කැබැල්ලකින් පිස දමන්න.amp රෙදි. උල්ෙල්ඛ පිරිසිදු කරන්නන් හෝ ද්රාවක භාවිතා නොකරන්න. පිරිසිදු කිරීමට පෙර විදුලිය විසන්ධි කර ඇති බවට වග බලා ගන්න.
- බ්ලේඩ් රැකවරණය: Periodically check the fan blades for dust buildup. Clean them gently to maintain balance and airflow.
- ගාංචු තද කරන්න: විදුලි පංකාවේ සහ සවිකරන දෘඩාංගවල ඇති සියලුම ඉස්කුරුප්පු සහ ගාංචු ආරක්ෂිත බව සහතික කිරීම සඳහා වරින් වර පරීක්ෂා කරන්න.
- ලිහිසි තෙල් අවශ්ය නොවේ: DC මෝටරය ස්ථිරවම ලිහිසි කර ඇති අතර අමතර තෙල් දැමීම අවශ්ය නොවේ.
8. දෝශ නිරාකරණය
| ගැටලුව | විය හැකි හේතුව | විසඳුම |
|---|---|---|
| විදුලි පංකාව ආරම්භ නොවේ | විදුලි පංකාවට විදුලිය නැත; ලිහිල් වයර් සම්බන්ධතා; දුරස්ථ පාලක බැටරිය ක්රියා විරහිතයි. | පරිපථ කඩනය පරීක්ෂා කරන්න; සියලුම වයර් සම්බන්ධතා සත්යාපනය කරන්න; දුරස්ථ පාලක බැටරිය ප්රතිස්ථාපනය කරන්න. |
| විදුලි පංකාව ශබ්ද කරයි | Loose screws; Blades unbalanced; Motor housing rubbing. | Tighten all screws; Check blade balance and alignment; Ensure no parts are touching. |
| ආලෝකය ක්රියා නොකරයි | No power to the light; Loose wire connection; Faulty LED driver. | Check power supply; Verify light wiring; Contact customer support for LED driver issues. |
| දුරස්ථ පාලකය ක්රියා නොකරයි | Dead battery; Remote not paired (if applicable); Obstruction between remote and receiver. | Replace battery; Refer to pairing instructions (if any); Ensure clear line of sight. |
9. වගකීම් සහ සහාය
For warranty information or technical support, please refer to the documentation included with your purchase or contact the seller directly. Keep your purchase receipt as proof of purchase.
If you encounter any issues not covered in this manual, please reach out to the manufacturer's customer service for assistance.
