හැඳින්වීම
Thank you for choosing the EZQuest USB C Hub Docking Station 8-in-1. This manual provides detailed instructions for setting up, operating, and maintaining your device. Please read this manual thoroughly before use to ensure optimal performance and longevity of your product.
නිෂ්පාදනය අවසන්view
The EZQuest USB C Hub Docking Station 8-in-1 is designed to expand the connectivity of your USB-C enabled devices, offering a comprehensive solution for various peripherals and display needs. It features multiple ports for data transfer, video output, network connection, and power delivery.

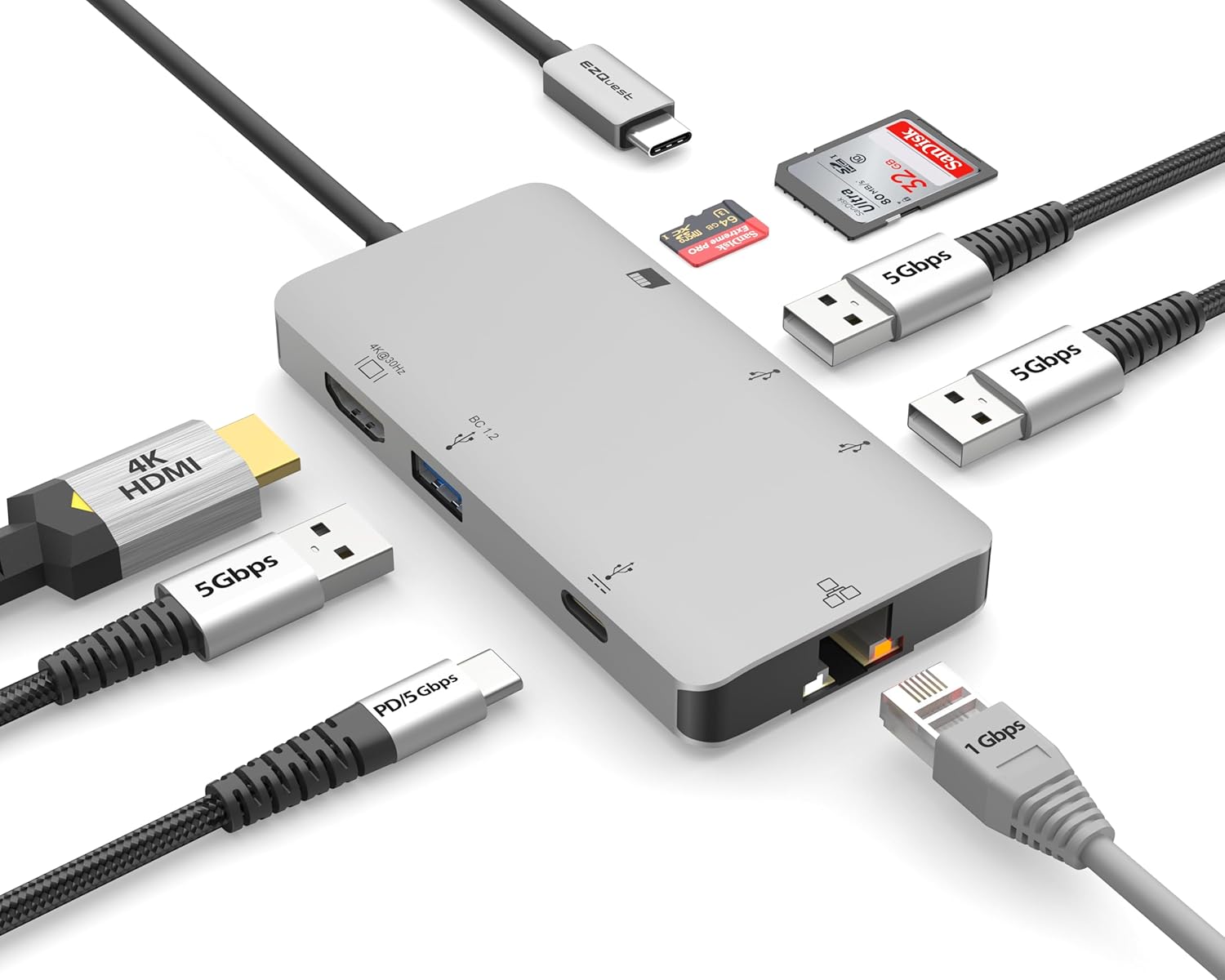

Image: The EZQuest USB C Hub Docking Station 8-in-1, showcasing එහි සංයුක්ත නිර්මාණය සහ ඒකාබද්ධ USB-C කේබලය.
Image: A diagram illustrating the 8-in-1 expansion capabilities of the hub, including HDMI, USB-C PD, USB 3.0, Ethernet, and card readers.
සැකසුම් උපදෙස්
- සත්කාරක උපාංගයට සම්බන්ධ වන්න: Plug the integrated USB-C cable of the EZQuest hub into an available USB-C/Thunderbolt 3/4 port on your laptop, tablet, or smartphone.
- බල සැපයුම (විකල්ප): For charging your host device, connect your USB-C power adapter to the USB-C Power Delivery port on the hub. The hub supports up to 100W input with 85W pass-through charging.
- HDMI සංදර්ශකය: Connect an HDMI cable from your monitor to the HDMI port on the hub for 4K 30Hz video output.
- ඊතර්නෙට් සම්බන්ධතාවය: For a stable wired network, connect an Ethernet cable to the Gigabit Ethernet port on the hub.
- USB පර්යන්ත: Connect your USB-A devices (e.g., mouse, keyboard, external hard drive) to the three USB-A 3.0 ports.
- SD/Micro SD Cards: Insert your SD or Micro SD cards into the respective slots for data transfer.
Image: A user connecting the EZQuest USB C Hub to a laptop's USB-C port.
Image: Illustrates connecting a power adapter to the hub for pass-through charging of a laptop.
මෙහෙයුම් උපදෙස්
සංදර්ශක ප්රතිදානය (HDMI)
The HDMI port supports 4K resolution at 30Hz. Connect an HDMI-enabled display to extend or mirror your desktop for enhanced productivity or multimedia viewing. Ensure your display and device support 4K 30Hz for optimal performance. Note that the USB-C ports on the hub are for data and power delivery, not for connecting a monitor.

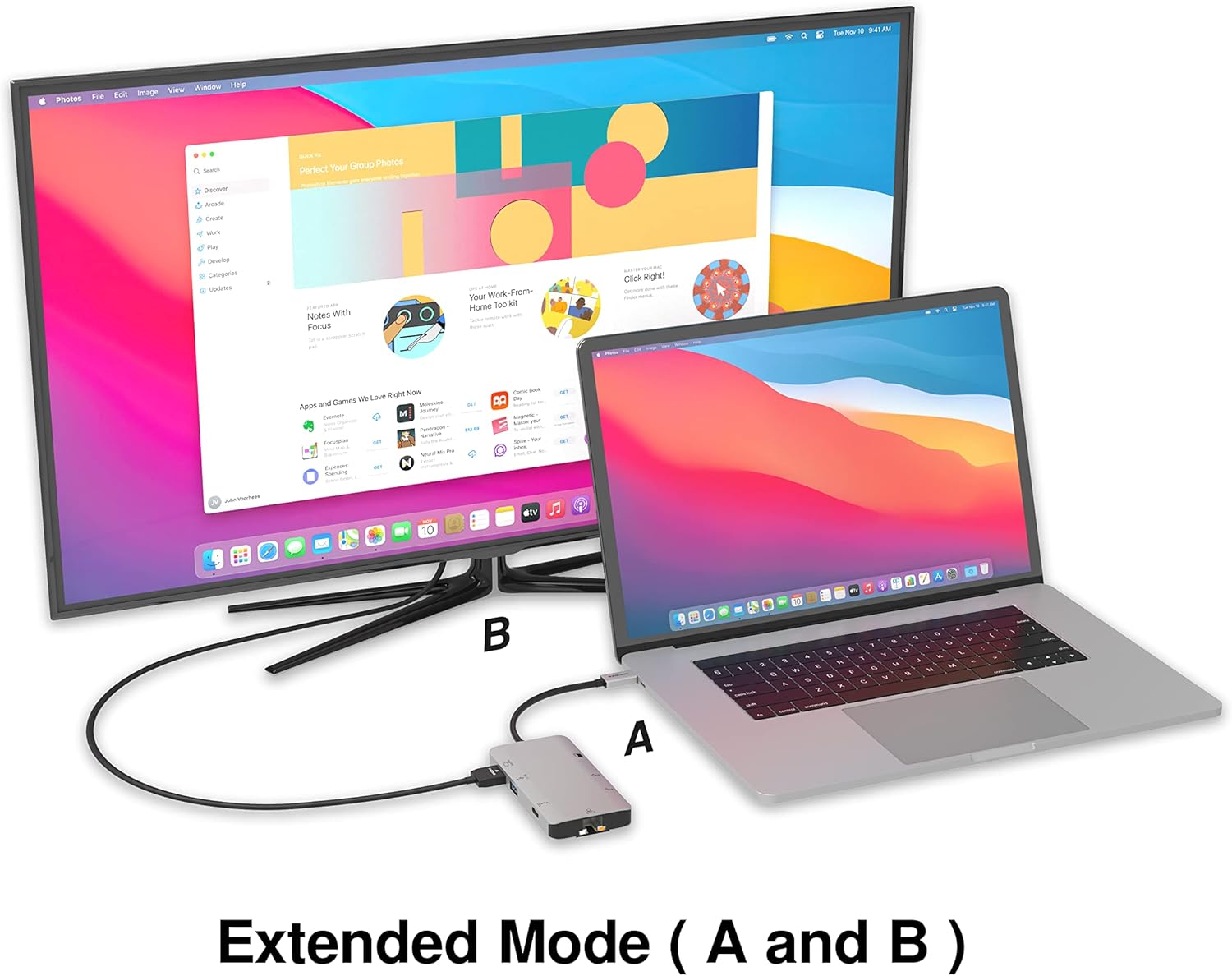

Image: A laptop connected to an external monitor via the hub, demonstrating extended display mode.
Data Transfer (USB-A & SD/Micro SD)
The three USB-A 3.0 ports offer data transfer speeds up to 5Gbps. The SD and Micro SD card slots allow for simultaneous read and write operations, facilitating quick file transfers from memory cards.
Image: Various devices like USB drives, SD cards, and an Ethernet cable connected to the EZQuest hub.
Network Connection (Gigabit Ethernet)
The Gigabit Ethernet port provides a stable and high-speed wired internet connection, ideal for large downloads, uploads, or streaming where Wi-Fi might be unreliable. An LED indicator confirms network activity.
බලය බෙදා හැරීම
The USB-A ports distribute power efficiently. One USB-A port with BC1.2 outputs 5V/1.5A (7.5W), while the other two USB-A ports deliver 5V/0.9A (4.5W) each. The total shared power when all ports are in use is 10 watts.
Image: A diagram detailing the power output and data transfer speeds of the USB-A ports on the hub.
විශේෂාංග සහ වරාය
| වරාය වර්ගය | ප්රමාණය | ක්රියාකාරීත්වය |
|---|---|---|
| HDMI | 1 | 4K @ 30Hz Video Output (Extended/Mirror Mode) |
| USB-C Power Delivery/Data | 1 | Up to 100W Power Input (85W Pass-Through), 5Gbps Data Transfer |
| USB-A 3.0 | 3 | 5Gbps Data Transfer (One port BC1.2 5V/1.5A, two ports 5V/0.9A) |
| ගිගාබිට් ඊතර්නෙට් | 1 | 10/100/1000 Mbps Wired Network Connection with LED Indicator |
| SD කාඩ් කියවනය | 1 | SDHC/SDXC Read/Write |
| Micro SD කාඩ් කියවනය | 1 | Micro SDHC/SDXC Read/Write |
ගැළපුම
This USB C Hub is compatible with a wide range of devices:
- Computers featuring USB-C, USB 4, Thunderbolt 4, or Thunderbolt 3 ports.
- USB-C smartphones and tablets equipped with OTG (On-The-Go) support.
Unsupported Device:
- The USB-A ports on this docking station do not support Apple SuperDrive. For connecting an Apple SuperDrive, an alternative adapter (e.g., EZQuest X40100 USB-C to USB-A Female Mini Adapter) directly to your Mac is recommended.
දෝෂගවේෂණය
- සංදර්ශක ප්රතිදානයක් නැත:
- ඔබගේ සත්කාරක උපාංගයේ USB-C port එක වීඩියෝ ප්රතිදානයට සහය දක්වන බවට වග බලා ගන්න (DisplayPort Alternate Mode).
- Check all cable connections (USB-C from hub to device, HDMI from hub to monitor).
- Verify your monitor input source is set correctly to HDMI.
- තිබේ නම් වෙනත් HDMI කේබලයක් හෝ මොනිටරයක් උත්සාහ කරන්න.
- අයකිරීමේ ගැටළු:
- Ensure your USB-C power adapter is connected to the hub's USB-C PD port.
- ඔබේ බල ඇඩැප්ටරය ප්රමාණවත් ජල ප්රමාණයක් සපයන බව තහවුරු කරගන්න.tage (up to 100W recommended for laptops).
- Check if the host device's USB-C port supports Power Delivery.
- මන්දගාමී දත්ත හුවමාරුව:
- ප්රශස්ත වේගයන් සඳහා ඔබ USB 3.0 අනුකූල උපාංග සහ කේබල් භාවිතා කරන බවට සහතික වන්න.
- The total shared power for USB-A ports is 10W; excessive power draw from multiple devices may affect performance.
- ඊතර්නෙට් ක්රියා නොකරයි:
- හබ් එකට සහ ඔබේ රවුටරයට/මොඩමයට ඊතර්නෙට් කේබල් සම්බන්ධතාවය පරීක්ෂා කරන්න.
- Verify network settings on your host device.
- Ensure the LED indicator on the Ethernet port is active.
- SD/Micro SD Card Not Recognized:
- කාඩ්පත නිවැරදි ස්ලට් එකට සම්පූර්ණයෙන්ම ඇතුළු කර ඇති බවට වග බලා ගන්න.
- කාඩ්පත නැවත ඇතුළු කිරීමට හෝ වෙනත් කාඩ්පතක් භාවිතා කිරීමට උත්සාහ කරන්න.
- කාඩ්පත හානි වී ඇත්ද නැතහොත් දූෂිත වී ඇත්දැයි පරීක්ෂා කරන්න.
පිරිවිතර
| විශේෂාංගය | විස්තර |
|---|---|
| ආදර්ශ අංකය | X40030 |
| නිෂ්පාදන මානයන් | අඟල් 0.81 x 1.63 x 0.2 |
| අයිතමයේ බර | අවුන්ස 1.6 කි |
| දෘඩාංග අතුරුමුහුණත | USB වර්ගය C |
| HDMI ප්රතිදානය | 4K @ 30Hz |
| USB-C PD ආදානය | 100W දක්වා |
| USB-C PD ප්රතිදානය | 85W දක්වා |
| USB-A 3.0 Data Speed | 5Gbps |
| ඊතර්නෙට් වේගය | 1 Gigabit (10/100/1000 Mbps) |
| කාඩ්පත් කියවනය සහාය | SDHC, SDXC, Micro SDHC, Micro SDXC |
| ද්රව්ය | Anodized Aluminum Housing |
නඩත්තු කිරීම
- පිරිසිදු කිරීම: හබ් එක පිරිසිදු කිරීමට මෘදු, වියළි රෙද්දක් භාවිතා කරන්න. දියර පිරිසිදු කරන්නන් හෝ එයරොසෝල් භාවිතා කිරීමෙන් වළකින්න.
- ගබඩා: සෘජු හිරු එළියෙන් සහ අධික උෂ්ණත්වයන්ගෙන් ඈත්ව සිසිල් වියළි ස්ථානයක හබ් එක ගබඩා කරන්න.
- හැසිරවීම: Avoid dropping the device or subjecting it to strong impacts. Do not attempt to disassemble the hub.
වගකීම් සහ සහාය
The EZQuest USB C Hub Docking Station 8-in-1 comes with a වසර 1 ක කරදරයකින් තොර වගකීමක්. This warranty covers manufacturing defects and ensures peace of mind regarding your investment.
For technical support, warranty claims, or any product-related inquiries, please visit the official EZQuest website or contact their customer service team through the contact information provided with your product packaging.
