FreedConn TCOM-SC Motorcycle Bluetooth Headset Intercom User Manual

1. හැඳින්වීම

The FreedConn TCOM-SC is a Bluetooth communication system designed for motorcycle helmets. It allows for wireless communication, music streaming, FM radio, and GPS voice instructions, enhancing safety and convenience during rides. This manual provides detailed instructions for installation, operation, and maintenance of your TCOM-SC unit.

2. නිෂ්පාදන ලක්ෂණ

• බ්ලූටූත් 3.0 සම්බන්ධතාව: For stable wireless connections.
• ඉන්ටර්කොම් කාර්යය: Supports pairing of up to 3 riders, with 2 riders communicating simultaneously over a range of up to 800 meters.
• LCD සංදර්ශකය: Provides clear visual information on status, battery, and FM radio frequency.
• ජල ආරක්ෂිත නිර්මාණය: විවිධ කාලගුණික තත්ත්වයන් යටතේ විශ්වාසනීය කාර්ය සාධනය සහතික කරයි.
• එෆ්එම් රේඩියෝ: විනෝදාස්වාදය සඳහා සවිකර ඇති FM රේඩියෝව.
• උසස් ශබ්ද පාලනය: Reduces background noise for clear audio.
• සංගීත වාදනය: Stereo music streaming with playback control.
• නැවත ආරෝපණය කළ හැකි බැටරි: Long standby time and usage duration.
• විශ්ව අනුකූලතාව: Suitable for full-face and flip-up helmets.

රූපය: අවසන්view of FreedConn TCOM-SC product features, including 3-rider connection, 800m duplex intercom, phone connectivity, last number redial, FM radio, advanced noise control, stereo music, playback control, individual volume control, rechargeable battery, waterproof, sunproof, dustproof, and hard & soft microphone options.

3. පැකේජ අන්තර්ගතය

සියලුම අයිතම තිබේදැයි සහතික කර ගැනීමට කරුණාකර පැකේජය පරීක්ෂා කරන්න:

• 1 x Intercom Host
• 1 x Headset (Soft Mic/Hard Mic options)
• 1 x USB කේබලය
• 1 x 3M Clip
• 1 x ක්ලිප්
• 1 x ඉස්කුරුප්පු නියනක්
• 1 x පරිශීලක අත්පොත
• 6 x Headset Velcro Pads

Image: Visual representation of the FreedConn TCOM-SC package contents, including the intercom host, headset with microphone, USB cable, mounting clips, screwdriver, user manual, and headset velcro pads.

4. නිෂ්පාදන අවසන්view සහ සංරචක

Familiarize yourself with the main components of the TCOM-SC unit:

• LCD සංදර්ශක තිරය: මෙහෙයුම් තත්ත්වය පෙන්වයි.
• ජෝග් රෝදය: Multi-function control for volume, track skipping, and menu navigation.
• බහුකාර්ය බොත්තම: For power, intercom, and phone calls.
• Charger and Headset Socket: For connecting the charging cable and headset.
• Stereo Ear Speakers: ශ්‍රව්‍ය ප්‍රතිදානය සඳහා.
• ශබ්ද අවලංගු කිරීමේ මයික්‍රෆෝනය: Available in hard cable (boom mic) and soft cable (flexible mic) versions.

Image: Diagram illustrating the components of the FreedConn TCOM-SC headset, including stereo ear speakers, power on/off and intercom button, LCD display screen, jog wheel, multi-function button, charger and headset socket, noise canceling microphone (hard and soft cable options), and slot cable.

5. ස්ථාපනය

Follow these steps to install the TCOM-SC unit on your helmet:

1. සවි කිරීමේ ක්‍රමය තෝරන්න: cl අතර තීරණය කරන්නamp mount (for helmets with an edge) or the adhesive mount (for helmets without a suitable edge).
2. සවි කරන්න: Securely attach the chosen mount to the left side of your helmet.
3. Insert Intercom Unit: Slide the TCOM-SC unit onto the mount until it clicks into place.
4. ස්පීකර් ස්ථාපනය කරන්න: Attach the Velcro pads to the inside of your helmet, then place the stereo speakers over the Velcro pads, aligning them with your ears.
5. මයික්‍රෆෝනය ස්ථාපනය කරන්න: For full-face helmets, use the soft cable microphone and position it inside the chin bar. For open-face or flip-up helmets, use the hard cable boom microphone and position it in front of your mouth.
6. හෙඩ්සෙට් එක සම්බන්ධ කරන්න: Plug the headset cable into the headset socket on the TCOM-SC unit.
7. මාර්ග කේබල්: Neatly tuck all cables under the helmet padding to avoid obstruction and ensure comfort.

6. බැටරිය ආරෝපණය කිරීම

The TCOM-SC unit is powered by a rechargeable battery. Ensure it is fully charged before first use.

1. Connect the provided USB cable to the charging port on the TCOM-SC unit.
2. Connect the other end of the USB cable to a USB power adapter (not included) or a computer USB port.
3. The LCD display will indicate charging status.
4. ආරෝපණය කිරීමට සාමාන්‍යයෙන් පැය 2.5ක් පමණ ගතවේ.
5. A full charge provides up to 10 hours of phone calling time, 8 hours of intercom time, and up to 300 hours of standby time.

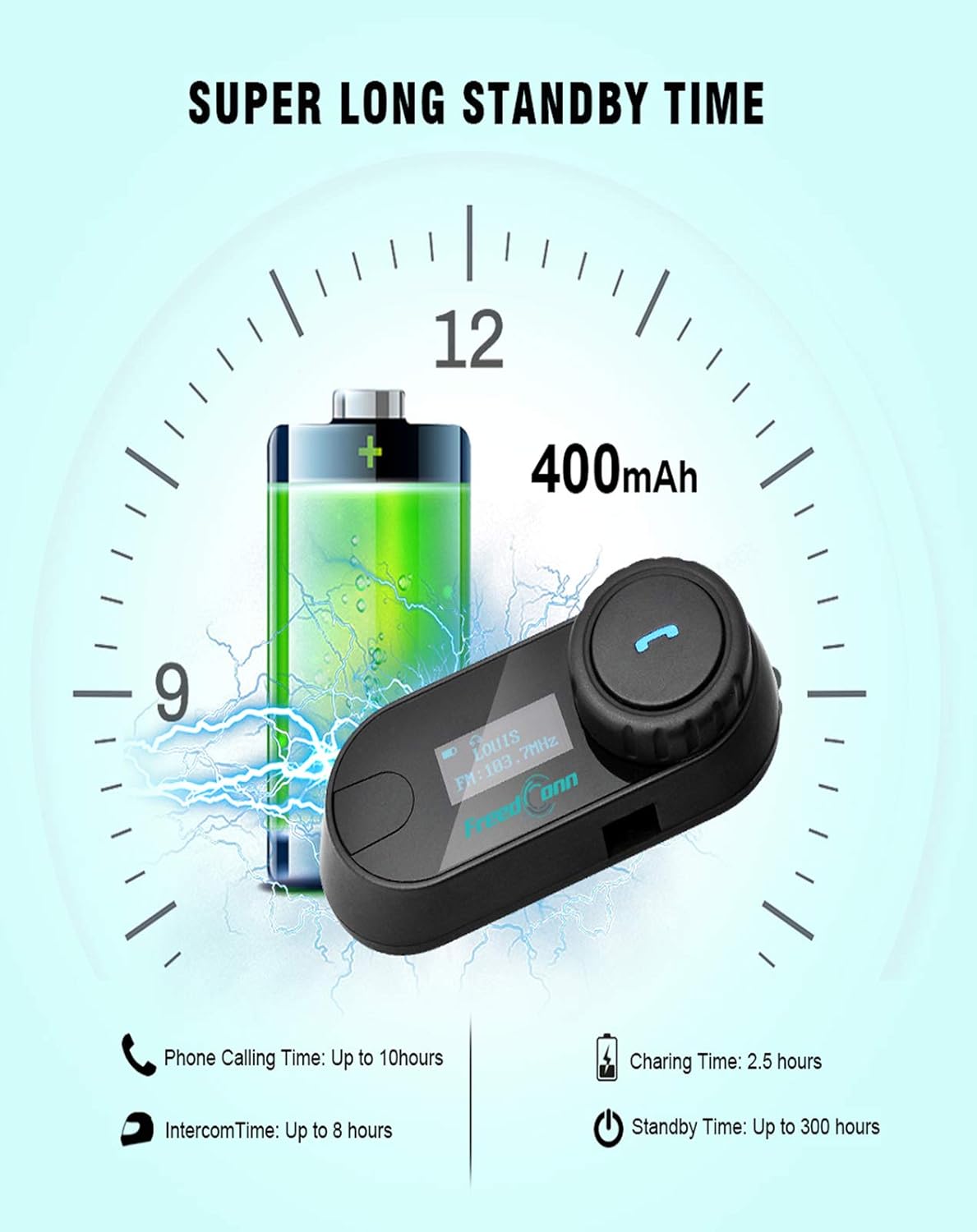

Image: Illustration of FreedConn TCOM-SC battery life and charging details, showing a 400mAh battery, 2.5 hours charging time, up to 10 hours phone calling time, up to 8 hours intercom time, and up to 300 hours standby time.

7. මූලික මෙහෙයුම්

7.1 බලය සක්රිය / අක්රිය

• බල ගැන්වීම: Press and hold the Multi-function Button for approximately 3 seconds until you hear a voice prompt and the LCD screen illuminates.
• විදුලිය විසන්ධි කිරීම: Press and hold the Multi-function Button for approximately 5 seconds until you hear a voice prompt and the LCD screen turns off.

7.2 වෙළුම් ගැලපීම

• Rotate the Jog Wheel forward to increase volume.
• Rotate the Jog Wheel backward to decrease volume.

8. බ්ලූටූත් යුගලනය

8.1 ජංගම දුරකථනයක් සමඟ යුගල කිරීම

1. Ensure the TCOM-SC unit is powered off.
2. Press and hold the Multi-function Button for approximately 5-7 seconds until the LCD screen shows "Pairing" and the indicator light flashes red and blue alternately.
3. ඔබගේ ජංගම දුරකථනයේ, බ්ලූටූත් සබල කර උපාංග සොයන්න.
4. Select "FreedConn TCOM-SC" from the list of available devices.
5. If prompted, enter the PIN code "0000".
6. Once paired, the LCD will show "Connected" and the indicator light will flash blue slowly.

8.2 Pairing with Another TCOM-SC Unit (Intercom)

To establish intercom communication between two TCOM-SC units:

1. Ensure both TCOM-SC units are powered off.
2. On both units, press and hold the Multi-function Button for approximately 5-7 seconds until they enter pairing mode (red and blue indicator lights flashing alternately).
3. Briefly press the Multi-function Button on එකක් of the units. It will search for the other unit.
4. Once connected, both units will show "Intercom" on their LCD screens and the indicator lights will flash blue slowly.

For multi-rider intercom (up to 3 units), repeat the pairing process with the third unit, ensuring only two units are actively communicating at any given time.

9. Operating Functions

9.1 දුරකථන ඇමතුම්

• පිළිතුරු ඇමතුම: Briefly press the Multi-function Button.
• ඇමතුම අවසන් කරන්න: Briefly press the Multi-function Button.
• ඇමතුම ප්‍රතික්ෂේප කරන්න: බහුකාර්‍ය බොත්තම තත්පර 2 ක් ඔබාගෙන සිටින්න.
• අවසාන අංකය නැවත අමතන්න: බහුකාර්ය බොත්තම දෙවරක් ඔබන්න.

9.2 සංගීත වාදනය

• වාදනය/විරාමය: Briefly press the Multi-function Button.
• ඊළඟ ධාවන පථය: Rotate the Jog Wheel forward and hold for 2 seconds.
• පෙර ධාවන පථය: Rotate the Jog Wheel backward and hold for 2 seconds.

9.3 FM රේඩියෝව

• FM සක්‍රිය/අක්‍රිය කරන්න: Double-press the Multi-function Button to switch between music/intercom and FM radio.
• ස්කෑන් ස්ථාන: Rotate the Jog Wheel forward or backward to change stations.

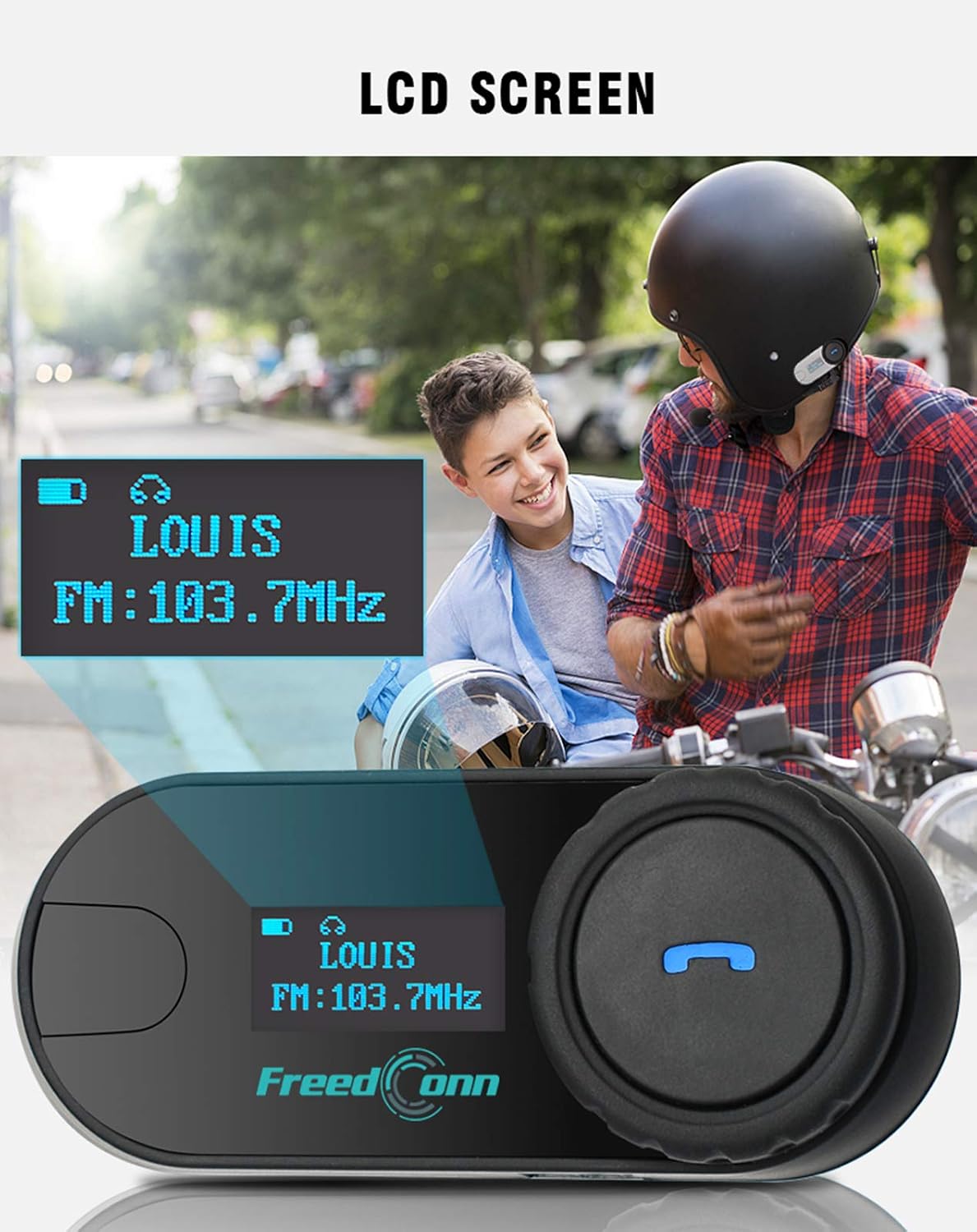

රූපය: සමීප රූපය view of the FreedConn TCOM-SC LCD screen, displaying information such as connected device name (e.g., LOUIS) and FM radio frequency (e.g., FM: 103.7MHz).

10. නඩත්තු කිරීම

• ඒකකය මෘදු, ඩී වලින් පිරිසිදු කරන්නamp රෙදි. සැර රසායනික ද්‍රව්‍ය හෝ ද්‍රාවක භාවිතා නොකරන්න.
• ජල ප්‍රතිරෝධය පවත්වා ගැනීම සඳහා ආරෝපණය නොකරන විට ආරෝපණ වරාය කවරය ආරක්ෂිතව වසා ඇති බවට වග බලා ගන්න.
• භාවිතයේ නොමැති විට සිසිල් වියළි ස්ථානයක ඒකකය ගබඩා කරන්න.
• ඒකකය අධික උෂ්ණත්වයට නිරාවරණය වීමෙන් වළකින්න.

Image: The FreedConn TCOM-SC unit shown with water splashing around it, illustrating its waterproof, sun protection, and dust-proof capabilities, highlighting its durable and protective design.

11. දෝශ නිරාකරණය

• බලය නැත: බැටරිය ආරෝපණය වී ඇති බවට වග බලා ගන්න. චාජරයකට සම්බන්ධ කර නැවත උත්සාහ කරන්න.
• යුගල කළ නොහැක: Make sure both devices are in pairing mode. Turn off and restart both devices, then try pairing again. Ensure no other Bluetooth devices are interfering.
• ශබ්දයක් නැත: Check volume levels on both the TCOM-SC and the connected device. Ensure the headset is properly plugged into the unit.
• ඉන්ටර්කොම් විසන්ධි වේ: Ensure units are within the 800m range and there are no major obstructions. Re-establish the intercom connection.
• දුර්වල ශ්‍රව්‍ය ගුණාත්මකභාවය: Check microphone placement. Ensure speakers are correctly positioned over your ears. Reduce background noise if possible.

12. පිරිවිතර

13. වගකීම් සහ සහාය

For warranty information and technical support, please refer to the official FreedConn webවෙබ් අඩවියට පිවිසෙන්න හෝ ඔබේ සිල්ලර වෙළෙන්දා අමතන්න. මිලදී ගත් බවට සාක්ෂියක් ලෙස ඔබේ මිලදී ගැනීමේ රිසිට්පත තබා ගන්න.
