UNI-T UT122 Smart Digital Multimeter User Manual

හැඳින්වීම

The UNI-T UT122 is an ultra-thin, True RMS digital multimeter designed for accurate electrical measurements. It features a large 6000-count display and auto-ranging capabilities for various parameters including AC/DC voltagඊ, ඒසී වෙළුමtage frequency, resistance, capacitance, frequency, and temperature. This device is equipped with a built-in rechargeable lithium battery and a Type-C charging port, making it convenient for both professional and non-professional users. The UT122 also offers dual display functionality, allowing simultaneous viewing of two measurement results, and includes Non-Contact Voltage (NCV) and Live wire detection features.

Image: The UNI-T UT122 Smart Digital Multimeter, highlighting its True RMS 600V capability, flashlight, backlight, and Li-On rechargeable battery. The display shows voltage, frequency, resistance, continuity, capacitance, temperature, NCV, and Live detection symbols.

ආරක්ෂිත තොරතුරු

Always adhere to safety precautions when using any electrical testing equipment. Failure to do so may result in injury or damage to the meter or equipment under test.

• භාවිතයට පෙර මීටරය හොඳ ක්‍රියාකාරී තත්ත්වයේ පවතින බවට වග බලා ගන්න.
• වෙළුම යොදන්න එපාtagමීටරය සඳහා උපරිම නිශ්චිත සීමාවන් ඉක්මවා යන e හෝ ධාරාව.
• වෙළුම සමඟ වැඩ කිරීමේදී ප්‍රවේශම් වන්නtages 30V AC RMS, 42V උපරිම, හෝ 60V DC ට වැඩි. මෙම වෙළුම්tagකම්පන උවදුරක් ඇති කරයි.
• සෑම විටම පොදු (COM) පරීක්ෂණ වයරය පළමුව සම්බන්ධ කර අවසානයේ එය විසන්ධි කරන්න.
• දන්නා පරිමාවක මීටරයේ ක්‍රියාකාරිත්වය සත්‍යාපනය කරන්න.tagභාවිතයට පෙර සහ පසු e මූලාශ්‍රය.
• Do not operate the meter if the battery cover is not properly closed.
• දේශීය සහ ජාතික ආරක්ෂක කේතයන් පිළිපදින්න.

පැකේජයේ අන්තර්ගතය

සියලුම අයිතම පැකේජයේ ඇති බව තහවුරු කරගන්න:

• UNI-T UT122 Smart Digital Multimeter
• DMM Test Leads (Red and Black)
• උෂ්ණත්ව පරීක්ෂණ
• පරිශීලක අත්පොත (මෙම ලේඛනය)

නිෂ්පාදන විශේෂාංග

• සැබෑ RMS මිනුම්: සයිනොසොයිඩල් නොවන තරංග ආකාර සඳහා නිවැරදි කියවීම් සපයයි.
• ස්වයංක්‍රීය ශ්‍රේණිගත කිරීම: නිවැරදි මිනුම් පරාසය ස්වයංක්‍රීයව තෝරා ගනී.
• Large 6000-Count Display: Clear and easy-to-read measurements.
• ද්විත්ව සංදර්ශකය: Shows two measurement results simultaneously (e.g., voltage සහ සංඛ්‍යාතය).
• නැවත ආරෝපණය කළ හැකි ලිතියම් බැටරි: Built-in 3.7V/700mAh Li-On battery with Type-C charging.
• සම්බන්ධතා නොවන වෙළුමtage (NCV) හඳුනාගැනීම: AC පරිමාව හඳුනා ගනීtagඊ සෘජු සම්බන්ධතා නොමැතිව.
• සජීවී වයර් හඳුනාගැනීම: Identifies live electrical wires.
• මිනුම් කාර්යයන්: ඒසී/ඩීසී වෙළුමtage, Resistance, Capacitance, Frequency, Temperature, Diode Test, Continuity Buzzer.
• Backlight and Flashlight: For improved visibility in various lighting conditions.

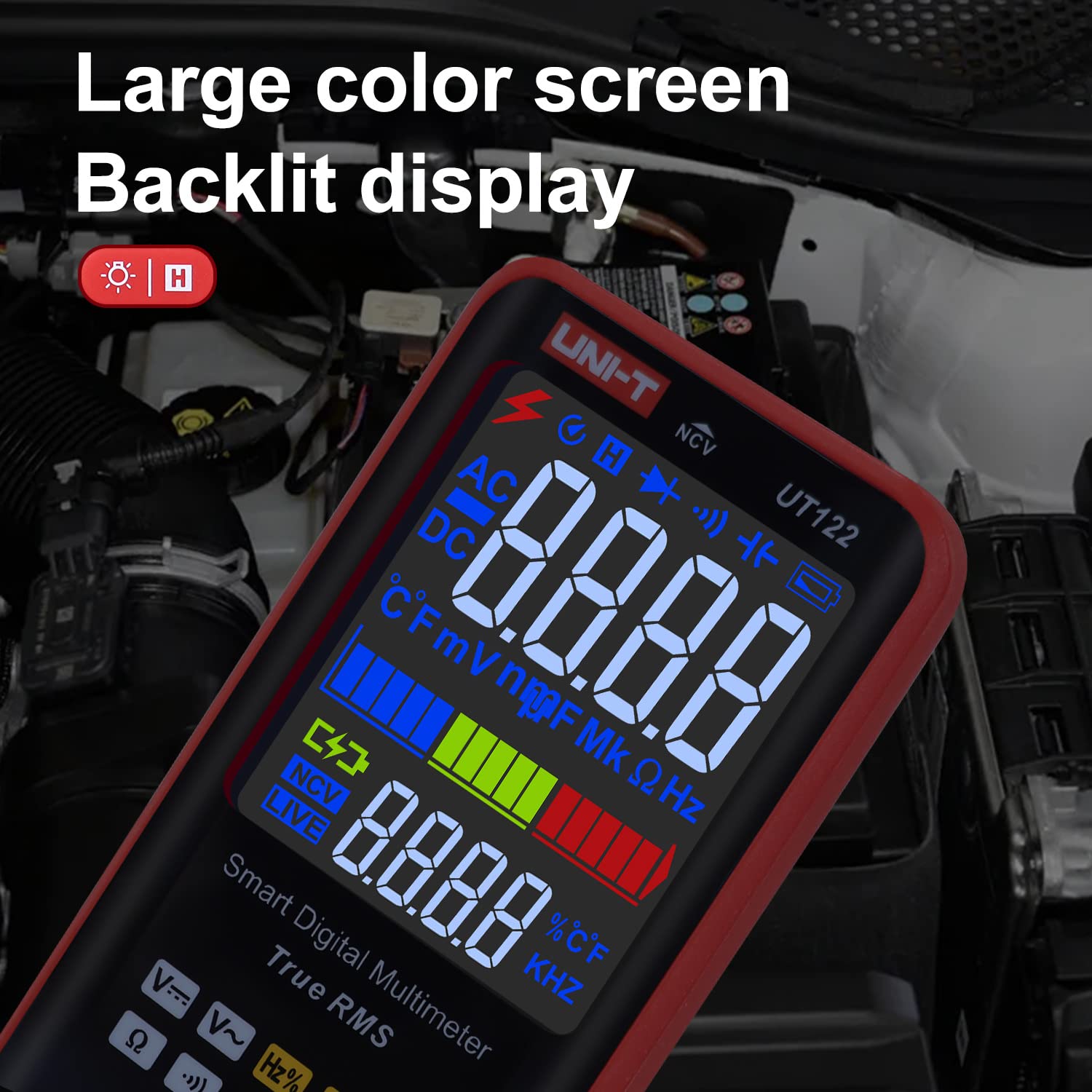

Image: The UNI-T UT122 Multimeter displaying its large color screen and backlit display, showing various measurement modes and battery status.

සැලසුම

1. බැටරිය ආරෝපණය කිරීම

The UNI-T UT122 is equipped with a built-in 3.7V/700mAh Li-On rechargeable battery. Before initial use, or when the battery indicator shows low power, charge the device using a standard Type-C USB cable and a compatible power adapter.

1. Connect the Type-C end of the USB cable to the multimeter's charging port.
2. USB කේබලයේ අනෙක් කෙළවර USB බල ඇඩැප්ටරයකට (ඇතුළත් කර නැත) හෝ පරිගණකයේ USB පෝට් එකකට සම්බන්ධ කරන්න.
3. The charging indicator on the multimeter will show the charging status.
4. සම්පුර්ණයෙන්ම ආරෝපණය වූ පසු, ආරෝපණ කේබලය විසන්ධි කරන්න.

Image: The UNI-T UT122 Multimeter connected to a wall adapter via a Type-C USB cable for charging its built-in 3.7V/700mAh Li-On rechargeable battery.

2. පරීක්ෂණ මඟ පෙන්වීම් සම්බන්ධ කිරීම

Properly connect the test leads to the multimeter before taking any measurements.

• ඇතුල් කරන්න රතු පරීක්ෂණ ඊයම් VΩHz ආදාන ජැක්.
• ඇතුල් කරන්න කළු පරීක්ෂණ ඊයම් COM (පොදු) ආදාන ජැක්.

Ensure the connections are secure to prevent inaccurate readings or potential hazards.

මෙහෙයුම් උපදෙස්

The UT122 features auto-ranging for most functions, simplifying operation. Turn the rotary switch to the desired measurement function.

1. AC/DC වෙළුමtagඊ මැනීම

1. භ්‍රමණ ස්විචය වෙත හැරෙන්න V~ (AC වෙළුමtage) හෝ V-- (DC Voltage) පිහිටීම. මීටරය ස්වයංක්‍රීයව සුදුසු පරාසය තෝරා ගනු ඇත.
2. පරීක්ෂා කරන පරිපථයට හෝ සංරචකයට සමාන්තරව පරීක්ෂණ ලීඩ් සම්බන්ධ කරන්න.
3. වෙළුම කියවන්නtage value on the display. The UT122 can display voltage සහ සංඛ්‍යාතය එකවර.

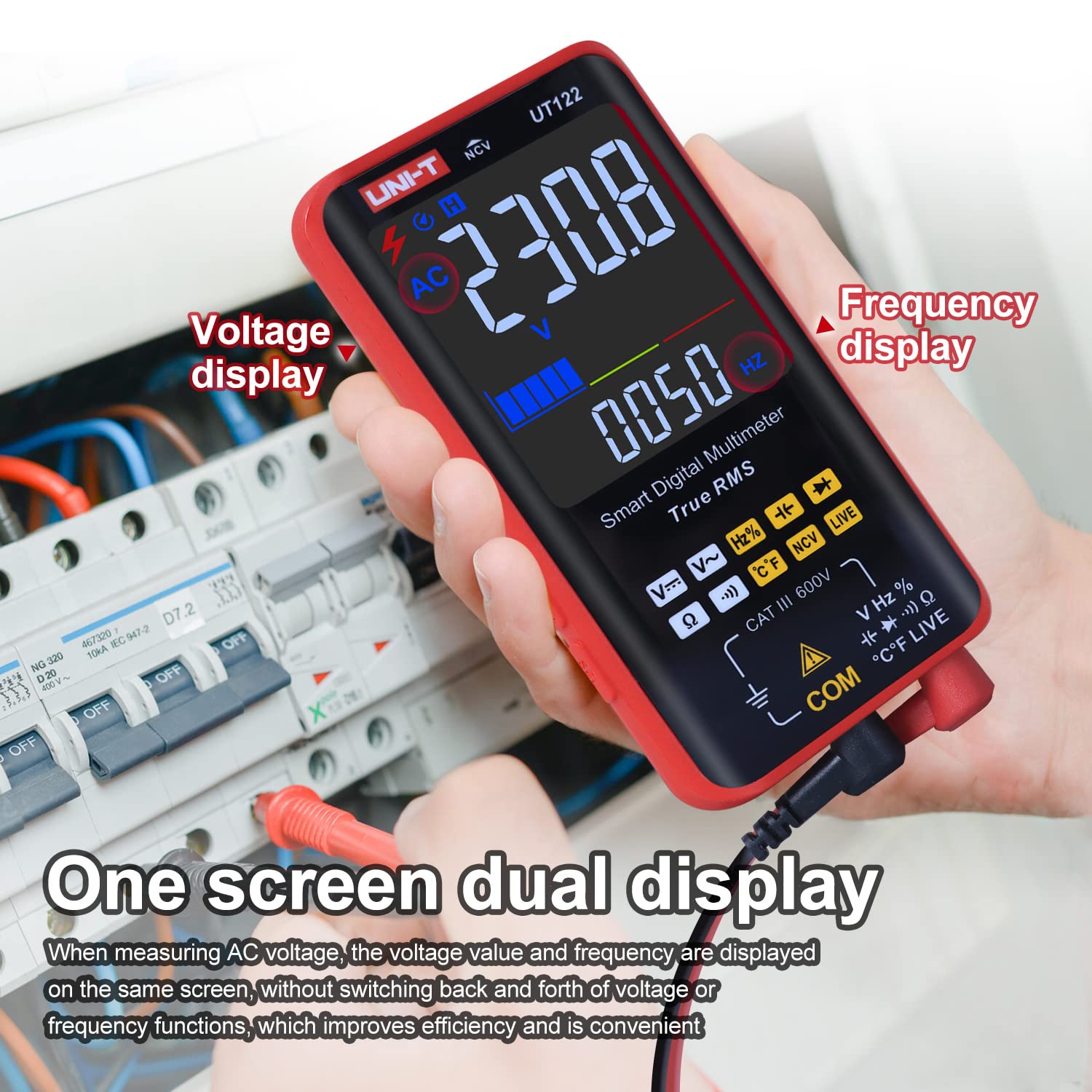

Image: The UNI-T UT122 Multimeter in use, demonstrating its one-screen dual display feature, showing both voltage (230.8V AC) and frequency (0050 Hz) simultaneously when measuring AC voltage.

2. ප්‍රතිරෝධක මිනුම් (Ω)

1. භ්‍රමණ ස්විචය වෙත හැරෙන්න Ω තනතුර.
2. ප්‍රතිරෝධය මැනීමට පෙර පරිපථය ක්‍රියා විරහිත කර ඇති බවට වග බලා ගන්න.
3. මැනිය යුතු සංරචකය හරහා පරීක්ෂණ ලීඩ් සම්බන්ධ කරන්න.
4. දර්ශනයේ ප්‍රතිරෝධක අගය කියවන්න.

3. Capacitance Measurement (F)

1. භ්‍රමණ ස්විචය වෙත හැරෙන්න F තනතුර.
2. මීටරයට හානි වීම වැළැක්වීම සඳහා මැනීමට පෙර ධාරිත්‍රකය සම්පූර්ණයෙන්ම විසර්ජනය වී ඇති බවට වග බලා ගන්න.
3. ධාරිත්‍රක අග්‍ර හරහා පරීක්ෂණ ලීඩ් සම්බන්ධ කරන්න.
4. සංදර්ශකයේ ධාරණ අගය කියවන්න.

4. Frequency Measurement (Hz)

1. භ්‍රමණ ස්විචය වෙත හැරෙන්න Hz% තනතුර.
2. සංඛ්‍යාතය මැනිය යුතු පරිපථයට සමාන්තරව පරීක්ෂණ ලීඩ් සම්බන්ධ කරන්න.
3. සංදර්ශකයේ සංඛ්‍යාත අගය කියවන්න.

5. උෂ්ණත්ව මිනුම් (°C/°F)

1. භ්‍රමණ ස්විචය වෙත හැරෙන්න ° C ° එෆ් තනතුර.
2. Connect the temperature probe to the input jacks, observing polarity.
3. උෂ්ණත්වය මැනිය යුතු වස්තුව මත හෝ ඒ අසල උෂ්ණත්ව පරීක්ෂකයේ කෙළවර තබන්න.
4. සංදර්ශකයේ උෂ්ණත්ව අගය කියවන්න.

6. සම්බන්ධතා නොවන වෙළුමtage (NCV) හඳුනාගැනීම

1. භ්‍රමණ ස්විචය වෙත හැරෙන්න NCV තනතුර.
2. බහුමාපකයේ ඉහළ කෙළවර සන්නායකය හෝ පිටවන ස්ථානය අසලට ගෙන යන්න.
3. මීටරය මඟින් AC වෝල්ටීයතාවයේ පැවැත්ම පෙන්නුම් කරයිtage through an audible beep and visual indication on the display (EF).

7. සජීවී වයර් හඳුනාගැනීම

1. භ්‍රමණ ස්විචය වෙත හැරෙන්න සජීවී තනතුර.
2. Insert the red test lead into the suspected live wire or socket hole.
3. The display will show "LIVE" and an audible alarm will sound if a live wire is detected. This function helps distinguish between live and neutral lines.

Image: The UNI-T UT122 Multimeter demonstrating Non-Contact Voltage (NCV) detection with an 'EF' indication, and Live wire detection showing 'LiVE' on the display, distinguishing zero and live lines.

8. ඩයෝඩ පරීක්ෂණය (→|)

1. භ්‍රමණ ස්විචය වෙත හැරෙන්න →| තනතුර.
2. රතු පරීක්ෂණ ඊයම් ඇනෝඩයටත් කළු පරීක්ෂණ ඊයම් ඩයෝඩයේ කැතෝඩයටත් සම්බන්ධ කරන්න.
3. සංදර්ශකය ඉදිරි පරිමාව පෙන්වනු ඇතtage drop. Reverse the leads; an open circuit (OL) reading indicates a good diode.

9. අඛණ්ඩතා පරීක්ෂණය ())))

1. භ්‍රමණ ස්විචය වෙත හැරෙන්න ))) තනතුර.
2. පරිපථය හෝ සංරචකය හරහා පරීක්ෂණ ලීඩ් සම්බන්ධ කරන්න.
3. ප්‍රතිරෝධය ආසන්න වශයෙන් 50Ω ට වඩා අඩු නම්, අඛණ්ඩතාව පෙන්නුම් කරමින් බසරය නාද වේ.

Image: A collage demonstrating various functions of the UNI-T UT122 Multimeter, including DC voltage measurement, temperature measurement, on-off buzzer (continuity), diode measurement, resistance measurement, and capacitance measurement.

නඩත්තු කිරීම

1 පිරිසිදු කිරීම

බහුමාපකය පිරිසිදු කිරීමට, දැන්වීමකින් කවරය පිස දමන්න.amp cloth and a mild detergent. Do not use abrasives or solvents. Ensure the meter is powered off and test leads are disconnected before cleaning.

2. බැටරි රැකවරණය

The built-in lithium-ion battery should be charged regularly, even if the meter is not in frequent use, to maintain battery health. Avoid fully discharging the battery for extended periods. If the meter will not be used for a long time, charge it to approximately 50% and store it in a cool, dry place.

3. පරීක්ෂණ ඊයම් පරීක්ෂාව

Periodically inspect the test leads for any signs of damage, such as cracked insulation or exposed metal. Replace damaged leads immediately to ensure safety and accurate measurements.

දෝෂගවේෂණය

• සංදර්ශකයක්/මීටරයක් ​​ක්‍රියාත්මක නොවේ:
  • Check if the battery is charged. Connect the Type-C charger and observe the charging indicator.
  • බල බොත්තම නිවැරදිව ඔබා ඇති බවට වග බලා ගන්න.
• වැරදි කියවීම්:
  • Verify that the test leads are properly connected to the meter and the circuit.
  • Ensure the correct measurement function is selected.
  • Check the battery level; low battery can affect accuracy.
  • Ensure the circuit under test is de-energized for resistance and capacitance measurements.
• "OL" (අධික බර) සංදර්ශකය:
  • The measured value exceeds the selected range. The UT122 is auto-ranging, so this usually indicates a value beyond the meter's maximum capability for that function, or an open circuit (e.g., in continuity/diode test).
• No NCV/Live Detection Response:
  • Ensure the meter is in the correct NCV or LIVE mode.
  • Confirm the presence of AC voltage with a known source.

පිරිවිතර

වගකීම් තොරතුරු

UNI-T products are manufactured to high-quality standards. For specific warranty terms and conditions, please refer to the warranty card included with your product or visit the official UNI-T webවෙබ් අඩවිය. වගකීම් හිමිකම් සඳහා මිලදී ගැනීමේ සාක්ෂියක් ලෙස ඔබේ මිලදී ගැනීමේ රිසිට්පත තබා ගන්න.

සහාය

For technical assistance, product inquiries, or service, please contact UNI-T customer support through their official website or the contact information provided in your product packaging. When contacting support, please have your product model (UT122) and purchase details ready.

You can find more information and resources on the official UNI-T webඅඩවිය: www.uni-trend.com
