1. හැඳින්වීම
This user manual provides essential information for the proper setup, operation, and maintenance of your Beelink MINI S12 Mini PC. Please read this manual thoroughly before using the device to ensure optimal performance and longevity.
2. පැකේජ අන්තර්ගතය
සියලුම අයිතම පැකේජයේ ඇති බව තහවුරු කරගන්න:
- Beelink MINI S12 Mini PC
- Power Adapter (Optional: US / EU / UK / JP / AU plug types)
- HDMI Cables (2 included)
- Wall-mounted Bracket (VESA mount)
- පරිශීලක අත්පොත
Image: Included accessories for the Beelink MINI S12 Mini PC, showing the user manual, VESA mount, HDMI cables, and various power adapter options.
3. නිෂ්පාදන අවසන්view
3.1 Front and Rear Panel Interfaces
The Beelink MINI S12 Mini PC features a variety of ports for connectivity:
රූපය: විස්තරාත්මක view of the front and rear interfaces of the Beelink MINI S12 Mini PC. The front panel includes an RTC Key, two USB 3.2 Gen2 (10Gbps) ports, an earphone jack, and a power button. The rear panel features two USB 3.2 Gen2 (10Gbps) ports, a 2.5G LAN port, two 4K 60Hz HDMI ports, a DC power input, and a locking slot.
- ඉදිරිපස පුවරුව: RTC Key, 2x USB 3.2 Gen2 (10Gbps), 3.5mm Earphone Jack, Power Button.
- පසුපස මණ්ඩලයක්: 2x USB 3.2 Gen2 (10Gbps), 1x 2.5G LAN Port, 2x 4K 60Hz HDMI Ports, DC Power Input, Locking Slot.
3.2 අභ්යන්තර සංරචක සහ ප්රසාරණය
The MINI S12 supports high-speed storage and memory configurations:
රූපය: අභ්යන්තර view of the Beelink MINI S12 Mini PC highlighting the dual M.2 2280 SSD slots. One slot supports PCIe 3.0 x1 (not compatible with SATA3 SSDs), and the other supports PCIe 3.0 x4 (compatible with SATA3 SSDs). The device ships with a SATA3 SSD, with optional 256GB or 512GB configurations.
- ගබඩා: Built-in 256GB M.2 SATA3 SSD. Supports M.2 2280 NVMe/SATA3 SSD, configurable up to 4TB storage.
- මතකය: 8GB DDR4 RAM. Single-channel support up to 16GB (dependent on memory type), optional single-channel 8GB/16GB memory.
Image: A SO-DIMM DDR4 3200MHz memory module, illustrating the type of high-quality memory used in the Beelink MINI S12 for stable operation.
3.3 Processor and Cooling
The MINI S12 is powered by an Intel N95 Processor and features an efficient cooling system.
Image: A data comparison table highlighting the specifications of the Intel N95 processor (4 cores, 4 threads, 3.4GHz Max Turbo Frequency, 1.7GHz Base Frequency, 25W TDP-up) against the N5105 processor.

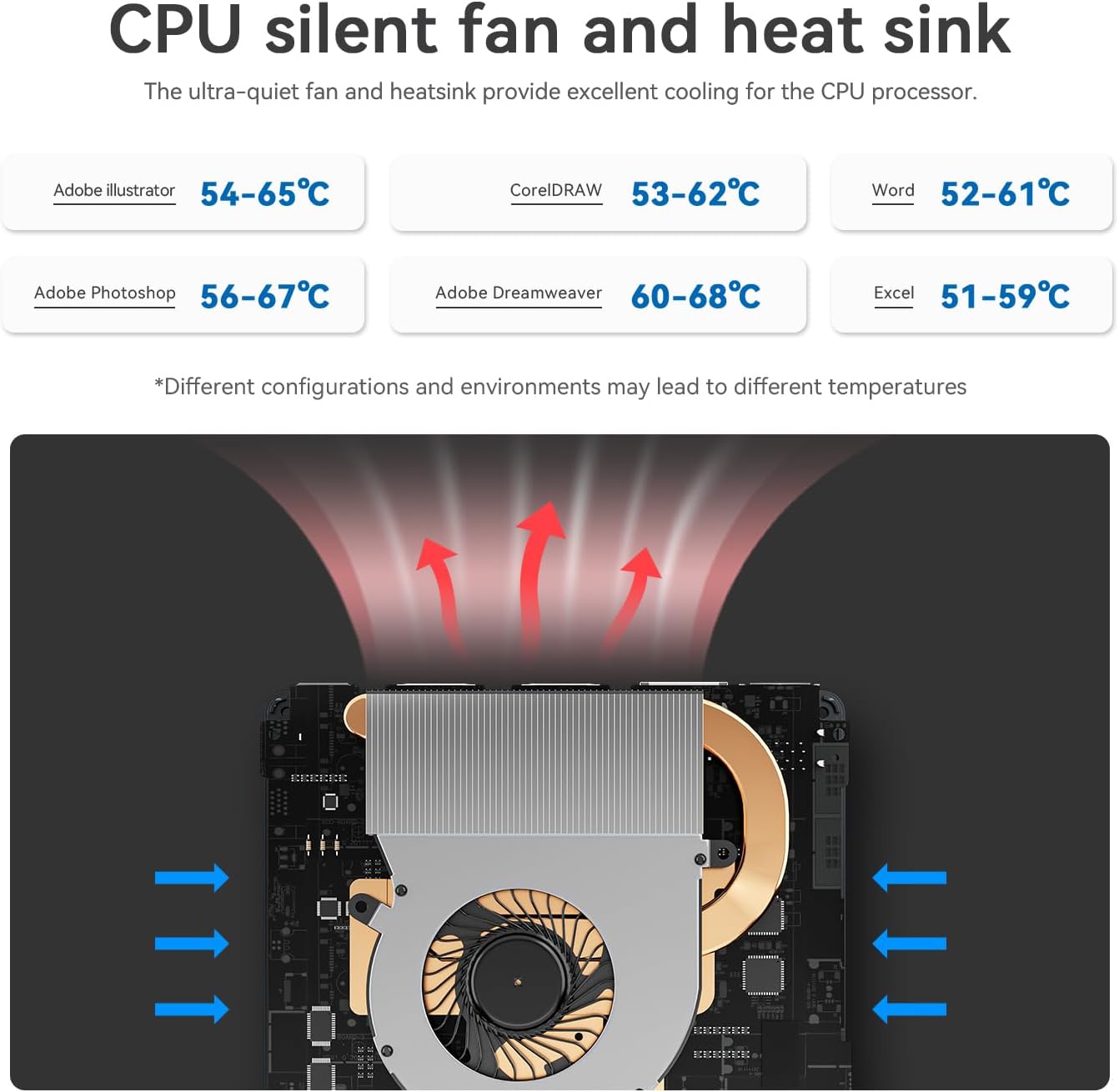

Image: Diagram illustrating the CPU silent fan and heat sink, designed to provide excellent cooling for the processor. It shows air intake and exhaust paths, with typical operating temperatures for various applications.
3.4 ප්රධාන ලක්ෂණ
- බලශක්ති ඉතිරිකිරීම්: අඩු බලශක්ති පරිභෝජනය සඳහා නිර්මාණය කර ඇත.
- රැහැන් රහිත සම්බන්ධතාවය: WiFi5 (802.11ax) for fast data transfer and Bluetooth 4.2.
- ජාලය: 2.5G LAN port for high-speed wired internet.
- සංදර්ශකය: Dual HDMI ports supporting 4K FPS video playback and dual-screen 4K display.
- LAN මත අවදි වන්න: Supports auto power on via network signal.
- සවි කිරීම: VESA mount included for behind-monitor or wall installation.
Image: Infographic displaying key features such as energy saving, WiFi5 (867Mbps), Wake on LAN/Auto Power On, Dual Display support (4K resolution), LAN 2.5G (312.5MB/s), and Wall Mount capability.
4. සැකසුම් මාර්ගෝපදේශය
4.1 සම්බන්ධක පර්යන්ත
- Connect your monitor(s) to the HDMI ports on the rear panel using the provided HDMI cables.
- ඔබගේ යතුරුපුවරුව සහ මූසිකය පවතින USB පෝට් වෙත සම්බන්ධ කරන්න.
- For wired internet, connect an Ethernet cable to the 2.5G LAN port. For wireless internet, ensure your WiFi network is available.
- If desired, mount the Mini PC using the VESA bracket on the back of your monitor or a wall.
4.2 බල ගැන්වීම
- Connect the power adapter to the DC power input port on the rear panel.
- බල ඇඩැප්ටරය බල සැපයුමකට සම්බන්ධ කරන්න.
- කුඩා පරිගණකය ක්රියාත්මක කිරීමට ඉදිරිපස පුවරුවේ බල බොත්තම ඔබන්න.
The Mini PC comes pre-installed with Windows 11 Home. Follow the on-screen instructions for initial Windows setup.
Video: An official product video from Beelink Limited showcasing the Beelink MINI S12 N95 Mini PC, demonstrating its compact size, various ports, internal components, and dual-screen 4K display capabilities. This video provides a visual overview of the product's features and setup.
5. මෙහෙයුම් උපදෙස්
5.1 මූලික මෙහෙයුම
- බල ගැන්වීම: ඉදිරිපස පුවරුවේ බල බොත්තම ඔබන්න.
- විදුලිය විසන්ධි කිරීම: Use the standard Windows shutdown procedure (Start Menu > Power > Shut down).
- යළි අරඹන්න: Use the standard Windows restart procedure (Start Menu > Power > Restart).
- නින්ද: Use the standard Windows sleep procedure (Start Menu > Power > Sleep).
5.2 ද්විත්ව සංදර්ශක සැකසුම
To utilize the dual 4K display feature:
- Connect two monitors to the two HDMI ports on the rear of the Mini PC.
- මොනිටර දෙකම සම්බන්ධ කර බලගැන්වූ පසු, වින්ඩෝස් ඒවා ස්වයංක්රීයව හඳුනා ගත යුතුය.
- Right-click on the desktop, select "Display settings," and configure your preferred display mode (e.g., Extend, Duplicate) and resolution.
6. නඩත්තු කිරීම
6.1 පිරිසිදු කිරීම
- කුඩා පරිගණකයේ බාහිර පෙනුම මෘදු, වියළි රෙද්දකින් නිතිපතා පිරිසිදු කරන්න.
- Use compressed air to gently clear dust from the ventilation grilles to maintain optimal airflow and cooling.
- උපාංගය මත කෙලින්ම දියර පිරිසිදු කරන්නන් හෝ ද්රාවක භාවිතා නොකරන්න.
6.2 මෘදුකාංග යාවත්කාලීන
- Keep your Windows operating system updated by regularly checking for updates via "Settings > Windows Update."
- Ensure your device drivers are up-to-date for optimal performance and compatibility. Visit the official Beelink website for the latest drivers if needed.
7. දෝශ නිරාකරණය
7.1 බලය නැත
- බල ඇඩැප්ටරය කුඩා පරිගණකයට සහ ක්රියාකාරී බල අලෙවිසැලකට ආරක්ෂිතව සම්බන්ධ කර ඇති බවට වග බලා ගන්න.
- වෙනත් උපාංගයක් සම්බන්ධ කිරීමෙන් බල සැපයුම ක්රියාකාරී බව තහවුරු කර ගන්න.
- තිබේ නම් සහ අනුකූල නම් වෙනත් බල ඇඩැප්ටරයක් උත්සාහ කරන්න.
7.2 සංදර්ශකය නැත
- Check that the HDMI cables are securely connected to both the Mini PC and the monitor(s).
- මොනිටරය ක්රියාත්මක කර නිවැරදි ආදාන ප්රභවයට (HDMI 1, HDMI 2, ආදිය) සකසා ඇති බව සහතික කර ගන්න.
- Try connecting to a different monitor or using a different HDMI cable.
7.3 ජාල සම්බන්ධතා ගැටළු
- රැහැන්ගත (LAN): ඊතර්නෙට් කේබල් සම්බන්ධතාවය පරීක්ෂා කරන්න. ඔබේ රවුටරය/මොඩමය නිවැරදිව ක්රියා කරන බව තහවුරු කර ගන්න.
- රැහැන් රහිත (WiFi): Ensure WiFi is enabled in Windows settings. Check if your WiFi network is visible and enter the correct password. Restart your router/modem.
7.4 පද්ධති මන්දගාමී වීම
- පසුබිමේ ධාවනය වන අනවශ්ය යෙදුම් වසා දමන්න.
- අපේක්ෂිත Windows යාවත්කාලීන කිරීම් හෝ ධාවක යාවත්කාලීන කිරීම් පරීක්ෂා කර ස්ථාපනය කරන්න.
- ඔබේ SSD එකේ ප්රමාණවත් ඉඩක් ඇති බවට වග බලා ගන්න.
- අනිෂ්ට මෘදුකාංග පරීක්ෂා කිරීමට වෛරස් ස්කෑන් එකක් ධාවනය කරන්න.
8. පිරිවිතර
| විශේෂාංගය | පිරිවිතර |
|---|---|
| ප්රොසෙසරය | Intel N95 (up to 3.4 GHz, 4C/4T, 4M Cache) |
| RAM | 8 GB DDR4 |
| ගබඩා කිරීම | 256 GB M.2 SATA3 SSD (Expandable up to 4TB) |
| ග්රැෆික්ස් | Intel UHD ග්රැෆික්ස් |
| මෙහෙයුම් පද්ධතිය | Windows 11 Home |
| රැහැන් රහිත සම්බන්ධතාව | WiFi5 (802.11ax), බ්ලූටූත් 4.2 |
| LAN | 2.5G ඊතර්නෙට් |
| වීඩියෝ ප්රතිදානය | 2x HDMI (4K @ 60Hz) |
| USB Ports | 4x USB 3.2 Gen2 (10Gbps) |
| ශ්රව්ය උපකරණ | 3.5mm ඉයර්ෆෝන් ජැක් |
| මානයන් | ආසන්න වශයෙන් 4.52 x 4.01 x 1.54 අඟල් |
| බර | ආසන්න වශයෙන් පවුම් 1.57 කි |
9. වගකීම් සහ සහාය
All Beelink products have obtained FCC, CE, and RoHS Certification. We offer a 1-year free warranty from the date of purchase. For technical assistance or any questions, please contact our customer support. We provide 7 days/24 hours serving.
If you require assistance with installing a Windows 10 system or have other inquiries, please send us a message through the official support channels.
