හැඳින්වීම
This manual provides essential information for the safe and correct installation, operation, and maintenance of your Whirlpool W11527432 Refrigerator LED Light Assembly. This genuine OEM part is designed to illuminate the interior of your refrigerator. Please read all instructions carefully before proceeding with installation.
ආරක්ෂිත තොරතුරු
අවවාදයයි: විදුලි කම්පන අවදානම
Before attempting any installation or repair, you must unplug the appliance or shut off the house circuit breaker for the appliance. Failure to do so can result in serious injury or death.
- Always disconnect power to the refrigerator before servicing.
- අත්වැසුම් සහ ආරක්ෂිත කණ්නාඩි වැනි සුදුසු පුද්ගලික ආරක්ෂක උපකරණ පළඳින්න.
- ඔබට කිසියම් පියවරක් පිළිබඳව සැකයක් ඇත්නම්, සුදුසුකම් ලත් උපකරණ කාර්මිකයෙකුගෙන් විමසන්න.
නිෂ්පාදනය අවසන්view
The Whirlpool W11527432 Refrigerator LED Light Assembly is a genuine OEM replacement part designed to restore proper interior lighting to your compatible Whirlpool or Maytag refrigerator. It replaces several previous part numbers, ensuring compatibility and optimal performance.
ගැළපෙන ආකෘති
This LED light assembly is compatible with multiple refrigerator models, including but not limited to:
- WRX735SDHZ
- WRF555SDFZ
- MFI2570FEZ හඳුන්වා දීම
- WRF555SDHV
- WRX735SDHV
කොටස් අංක ප්රතිස්ථාපනය කරයි
This part replaces the following numbers:
- W11101384
- W11245960
- W11333374
- W11387579
පෙට්ටියේ ඇති දේ
ඔබේ පැකේජයේ පහත අයිතම අඩංගු විය යුතුය:
- 1 x Whirlpool W11527432 Refrigerator LED Light Assembly Replacement Part
ස්ථාපන උපදෙස්
Replacing this part requires basic hand tools, some disassembly of the refrigerator, and novice repair experience. Always prioritize safety by disconnecting power before starting.
- බලය විසන්ධි කරන්න: ශීතකරණය විදුලි අලෙවිසැලෙන් විසන්ධි කරන්න හෝ උපකරණයට විදුලිය සපයන පරිපථ කඩනය ක්රියා විරහිත කරන්න.
- Access the Light Assembly: Carefully locate the existing LED light assembly within your refrigerator. This may involve removing shelves, drawers, or a protective cover. Refer to your refrigerator's specific model manual for detailed access instructions.
- පැරණි එකලස් කිරීම ඉවත් කරන්න: Disconnect any wiring harnesses connected to the old LED light assembly. Unclip or unscrew the old assembly from its mounting location.
- නව එකලස් කිරීම ස්ථාපනය කරන්න: Connect the wiring harness to the new W11527432 LED Light Assembly. Secure the new assembly into its mounting location, ensuring it is firmly in place.
- නැවත එකලස් කරන්න: Replace any removed shelves, drawers, or protective covers.
- බලය ප්රතිස්ථාපනය කරන්න: Plug the refrigerator back into the electrical outlet or turn the circuit breaker back on.
- පරීක්ෂණ ක්රියාකාරීත්වය: Open the refrigerator door to confirm the new LED light assembly illuminates correctly.
Visual Aid: Product Images
රූපය 1: ආපසු view of the Whirlpool W11527432 Refrigerator LED Light Assembly, showing the circuit board and wiring connections.

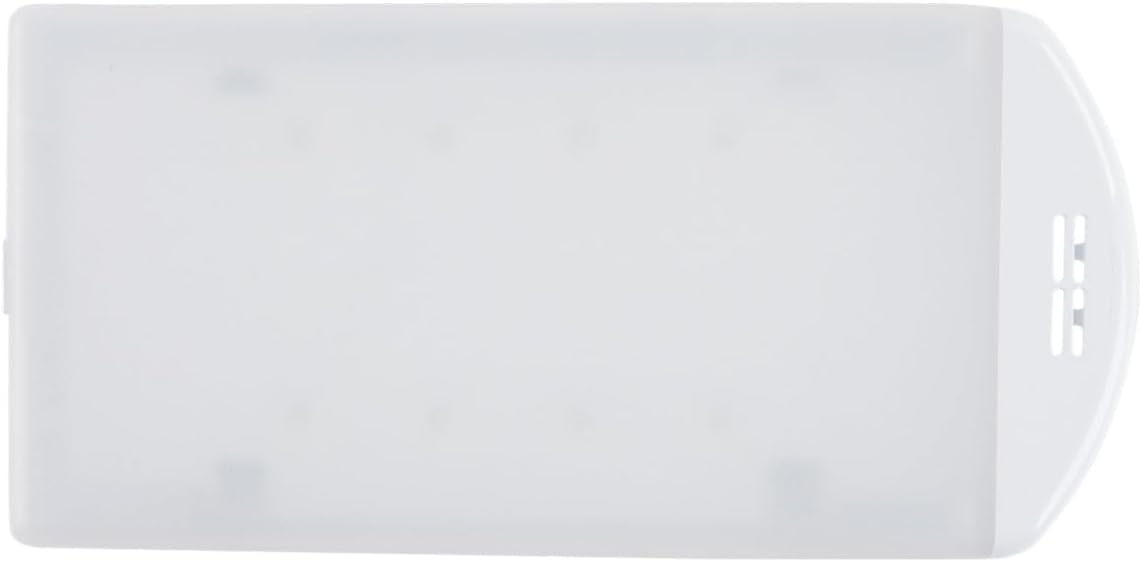

රූපය 2: ඉදිරිපස view of the Whirlpool W11527432 Refrigerator LED Light Assembly, featuring the translucent diffuser cover that spreads the light evenly.
මෙහෙයුම් උපදෙස්
Once installed and power is restored, the LED light assembly will operate automatically when the refrigerator door is opened, illuminating the interior. No further user interaction is typically required for its basic function.
නඩත්තු කිරීම
The LED light assembly is designed for long-term, maintenance-free operation. If the light output appears dim or inconsistent, ensure the power supply is stable and the connections are secure. Avoid using abrasive cleaners on the light diffuser.
දෝෂගවේෂණය
| ගැටලුව | විය හැකි හේතුව | විසඳුම |
|---|---|---|
| LED ආලෝකය දැල්වෙන්නේ නැත. | ශීතකරණයට විදුලිය නැත. ලිහිල් විදුලි සම්බන්ධතාවය. Faulty LED assembly. | Check if the refrigerator is plugged in and the circuit breaker is on. සියලුම රැහැන් සම්බන්ධතා ආරක්ෂිත බව සහතික කර ගන්න. If power is confirmed and connections are secure, the assembly may be faulty and require replacement. |
| ආලෝකය අඳුරු හෝ දැල්වෙමින් පවතී. | අස්ථායී බල සැපයුම. ලිහිල් සම්බන්ධතාවය. | Check household electrical supply. සියලුම සම්බන්ධතා තද බව තහවුරු කරන්න. |
පිරිවිතර
| විශේෂාංගය | විස්තර |
|---|---|
| ආදර්ශ අංකය | W11527432 |
| අයිතමයේ බර | රාත්තල් 1.54 කි |
| නිෂ්පාදන මානයන් | අඟල් 18.5 x 8.5 x 4 |
| ඇතුළත් සංරචක | W11527432 Refrigerator LED Light Assembly Replacement Part |
| බැටරි අවශ්යද? | නැත |
වගකීම් සහතිකය
This Whirlpool Genuine OEM part comes with a one-year warranty. For specific terms and conditions, please refer to the warranty documentation included with your purchase or contact Whirlpool customer support.
සහාය
වැඩිදුර සහාය, තාක්ෂණික සහාය හෝ වෙනත් අව්යාජ වර්ල්පූල් කොටස් පිළිබඳව විමසීමට, කරුණාකර නිල වර්ල්පූල් වෙත පිවිසෙන්න. website or contact their customer service department. When contacting support, please have your appliance model number and the part number (W11527432) readily available.
