BAOFENG UV-K61 Two Way Radio User Manual

1. හැඳින්වීම

The BAOFENG UV-K61 is a multi-functional two-way radio designed for reliable and versatile communication. This device features 999 channels, a dual display, USB-C charging, VOX hands-free operation, and NOAA weather alerts. This manual provides essential instructions for setting up, operating, and maintaining your UV-K61 radio.

Image 1.1: BAOFENG UV-K61 Two Way Radio, front view.

2. නිෂ්පාදන අවසන්view සහ කට්ටල අන්තර්ගතය

Your BAOFENG UV-K61 radio comes with a comprehensive kit to ensure you have everything needed for immediate use.

2.1. කට්ටල අන්තර්ගතය

• 1x BAOFENG UV-K61 Radio
• 1x 2600mAh High Capacity Battery
• 1x High Gain Antenna
• 1x USB-C Charger Cable
• 1x Charger Dock (US base charger)
• 1x පටි ක්ලිප්
• 1x අත් පටිය
• 1x පරිශීලක අත්පොත (මෙම ලේඛනය)
• 1x 771 ඇන්ටෙනාව
• 1x ක්‍රමලේඛන කේබලය
• 1x Shoulder Speaker Microphone
• 1x USB-C Car Charger Cable

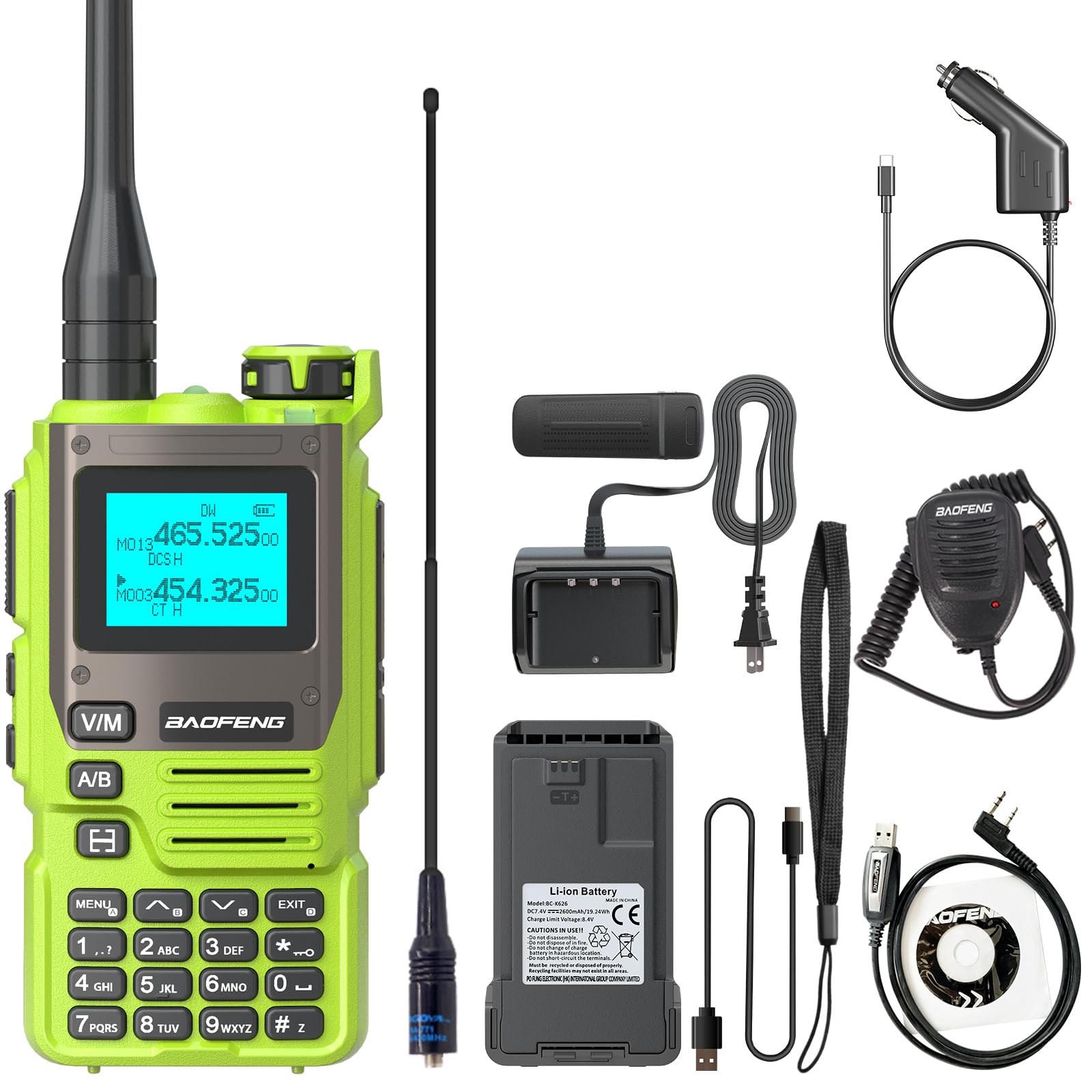

Image 2.1: Contents of the standard product kit.

2.2. නිෂ්පාදන පිරිසැලසුම සහ පාලනයන්

Familiarize yourself with the radio's physical components and controls for optimal use.

රූපය 2.2: විස්තරාත්මක view of the radio's buttons, screen, and dimensions.

• ඇන්ටනාව: සංඥා සම්ප්‍රේෂණය සහ පිළිගැනීම සඳහා.
• Volume & Power Knob: ශබ්දය සීරුමාරු කිරීමට කරකවන්න, බලය සක්‍රිය/අක්‍රිය කිරීමට ඔබන්න.
• PTT යතුර (කතා කිරීමට තල්ලු කරන්න): සම්ප්‍රේෂණය කිරීමට ඔබා අල්ලාගෙන සිටින්න, ලැබීමට මුදා හරින්න.
• Flashlight/Alarm Switch: Activates the built-in flashlight or alarm function.
• Radio/Monitor Key: Toggles between radio mode and monitor function.
• Sweep Key: Initiates frequency scanning.
• මෙනු යතුර: රේඩියෝවේ මෙනු සැකසුම් වෙත ප්‍රවේශ වේ.
• V/M-VFO/MR Key: Switches between VFO (Frequency Mode) and MR (Channel Mode).
• A/B Select Key: Selects the upper or lower display frequency/channel.
• යතුරු පෑඩ්: සෘජු සංඛ්‍යාත ආදානය සහ මෙනු සංචාලනය සඳහා.
• 1.44" LCD තිරය: සංඛ්‍යාතය, නාලිකාව සහ තත්ව තොරතුරු පෙන්වයි.
• කථානායක: ශ්‍රව්‍ය ප්‍රතිදානය සඳහා.
• 2-pin K Port: For connecting accessories like the shoulder speaker microphone or programming cable.

3. පිහිටුවීම

3.1. බැටරි ස්ථාපනය සහ ආරෝපණය කිරීම

The UV-K61 is powered by a 2600mAh Lithium Ion battery. Ensure the battery is fully charged before first use.

1. රේඩියෝවේ පිටුපස ඇති කට්ට සමඟ බැටරිය පෙළගස්වා එය ආරක්ෂිතව ක්ලික් කරන තෙක් එය ස්ථානයට ලිස්සන්න.
2. To charge, connect the USB-C cable directly to the radio or place the radio in the provided charger dock.
3. The LED indicator on the radio or charger dock will show රතු during charging and turn කොළ පාටයි සම්පූර්ණයෙන්ම ආරෝපණය වූ විට.
4. The radio can be charged via a power bank, car charger, laptop, or any standard USB power source using the USB-C cable.

Image 3.1: Various methods for charging the UV-K61 radio.

3.2. ඇන්ටෙනා ඇමුණුම

රේඩියෝව මත ඇති සම්බන්ධකය මත ඇන්ටනාව ඇඟිලි තුඩුවලින් තද වන තුරු දක්ෂිණාවර්තව ඉස්කුරුප්පු කරන්න. ඕනෑවට වඩා තද නොකරන්න.

3.3. පටි ක්ලිප් සහ අත් පටිය

Attach the belt clip to the back of the radio using the provided screws. The hand strap can be threaded through the loop on the top side of the radio for secure carrying.

4. මෙහෙයුම් උපදෙස්

4.1. Power On/Off and Volume

To power on the radio, rotate the Volume & Power knob clockwise until you hear a click. Continue rotating to adjust the volume. To power off, rotate the knob counter-clockwise until it clicks off.

4.2. නාලිකා සහ සංඛ්‍යාත තේරීම

The UV-K61 supports 999 channels and operates in both VFO (Frequency Mode) and MR (Channel Mode).

• ඔබන්න V/M-VFO/MR key to switch between VFO and MR modes.
• In VFO mode, use the keypad to directly input frequencies or the up/down arrow keys to scan.
• In MR mode, use the up/down arrow keys to select a stored channel.
• ද A/B තෝරන්න key switches between the upper and lower display lines, allowing you to monitor two frequencies/channels simultaneously.

Image 4.1: The radio displaying NOAA weather alert information.

4.3. One Key Match Frequency (Wireless Frequency Copying)

This feature allows for quick and easy frequency programming by copying from another radio.

1. පියවර 1: Turn on the radio. Press and hold the පිටවීම key. The screen will display "SEARCH".
2. පියවර 2: Press and hold the transmit button on the other radio you wish to copy from. The UV-K61 will search for and display the frequency and decode information.
3. පියවර 3: Once the search is complete, press the මෙනුව key for confirmation. Switch to channel mode to select the channel. The screen will show the frequency of the other radio, allowing communication.

Image 4.2: Visual guide for the One Key Match Frequency function.

4.4. VOX හෑන්ඩ්ස්-ෆ්‍රී මෙහෙයුම

The Voice Operated Exchange (VOX) function allows you to transmit without pressing the PTT key. When VOX is enabled, the radio will automatically transmit when it detects your voice.

• To enable/disable VOX, navigate to the VOX setting in the menu.
• Adjust the VOX sensitivity level (usually 1-10) to suit your environment. A higher number requires a louder voice to activate transmission.

4.5. NOAA කාලගුණ නාලිකා

The UV-K61 includes a built-in NOAA receiver with 10 channels to provide real-time weather alerts.

• Access the NOAA weather channels through the radio's menu or a dedicated function key (if assigned).
• The radio will scan these channels and alert you to severe weather conditions, ensuring safety during outdoor activities.

4.6. Flashlight and AM/FM Radio

• ෆ්ලෑෂ් ලයිට්: Press the dedicated Flashlight/Alarm switch to turn the flashlight on or off.
• AM/FM රේඩියෝව: The UV-K61 supports AM/FM radio reception. Use the Radio/Monitor key to switch to radio mode and scan for stations.

5. නඩත්තු කිරීම

5.1. බැටරි රැකවරණය

• බැටරියේ ආයු කාලය දීර්ඝ කර ගැනීම සඳහා එය නිතර නිතර සම්පූර්ණයෙන්ම විසර්ජනය කිරීමෙන් වළකින්න.
• සිසිල්, වියළි පරිසරයක බැටරිය ආරෝපණය කරන්න.
• If storing the radio for an extended period, charge the battery to about 50% and remove it from the radio.

5.2 පිරිසිදු කිරීම

රේඩියෝවේ බාහිර පෙනුම මෘදු, d තුණ්ඩයකින් පිරිසිදු කරන්න.amp cloth. Do not use harsh chemicals or abrasive cleaners. Ensure the radio is dry before use.

5.3. ජල ප්‍රතිරෝධය

Note: The BAOFENG UV-K61 is NOT water resistant. Avoid exposing the radio to rain, splashes, or immersion in water to prevent damage.

5.4. ගබඩා කිරීම

Store the radio in a cool, dry place away from direct sunlight and extreme temperatures. Keep it away from dust and moisture.

6. දෝශ නිරාකරණය

If you encounter issues with your BAOFENG UV-K61, refer to the following common problems and solutions:

7. පිරිවිතර

Detailed technical specifications for the BAOFENG UV-K61 Two Way Radio:

8. වගකීම් සහ සහාය

8.1. වගකීම් තොරතුරු

A 1-year warranty is provided exclusively through "Shiqun Electronics Co., Ltd". Please retain your proof of purchase for warranty claims.

8.2. පාරිභෝගික සහාය

For technical assistance, troubleshooting beyond this manual, or warranty inquiries, please contact the seller or authorized service center. Refer to your purchase documentation for specific contact details.
