1. හැඳින්වීම
Thank you for choosing the HYPERLITE 8 Foot LED Linear Strip Light Fixture. This manual provides essential information for the safe installation, operation, and maintenance of your new lighting fixture. Please read these instructions thoroughly before installation and retain them for future reference.
රූපය 1.1: ඉවරයිview of the HYPERLITE 8 Foot LED Linear Strip Light Fixture.
2 ආරක්ෂිත තොරතුරු
අවවාදයයි: විදුලි කම්පනය ඇතිවීමේ අවදානම. ස්ථාපනය කිරීමට හෝ සේවා කිරීමට පෙර විදුලිය විසන්ධි කරන්න.
- ජාතික සහ දේශීය විදුලි කේතයන්ට අනුකූලව සුදුසුකම් ලත් විදුලි කාර්මිකයෙකු විසින් ස්ථාපනය සිදු කළ යුතුය.
- සැපයුම් පරිමාව සහතික කරන්නtage සවිකිරීමේ අවශ්යතා (120-277V) සමඟ අනුකූල වේ.
- Do not handle the fixture with wet hands or when standing on wet surfaces.
- සවිකිරීම් කිසිදු ආකාරයකින් වෙනස් නොකරන්න. අනවසර වෙනස් කිරීම් වගකීම් අවලංගු කළ හැකි අතර ආරක්ෂිත උපද්රව ඇති කළ හැකිය.
- සියලුම සම්බන්ධතා ආරක්ෂිත සහ නිසි ලෙස පරිවරණය කර ඇති බවට සහතික වන්න.
- මෙම සවිකෘත නිර්මාණය කර ඇත්තේ ගෘහස්ථ භාවිතය සඳහා පමණි.
3. පැකේජ අන්තර්ගතය
ස්ථාපනය ආරම්භ කිරීමට පෙර සියලුම සංරචක පවතින බව තහවුරු කර ගන්න:
- HYPERLITE 8 Foot LED Linear Strip Light Fixture (Quantity as per pack size)
- උපදෙස් අත්පොත (මෙම ලේඛනය)
- J-box adapters (x2)
- Safety Ropes (x2)
- Screws (x6 total for mounting)
- නැංගුරම් (x4)

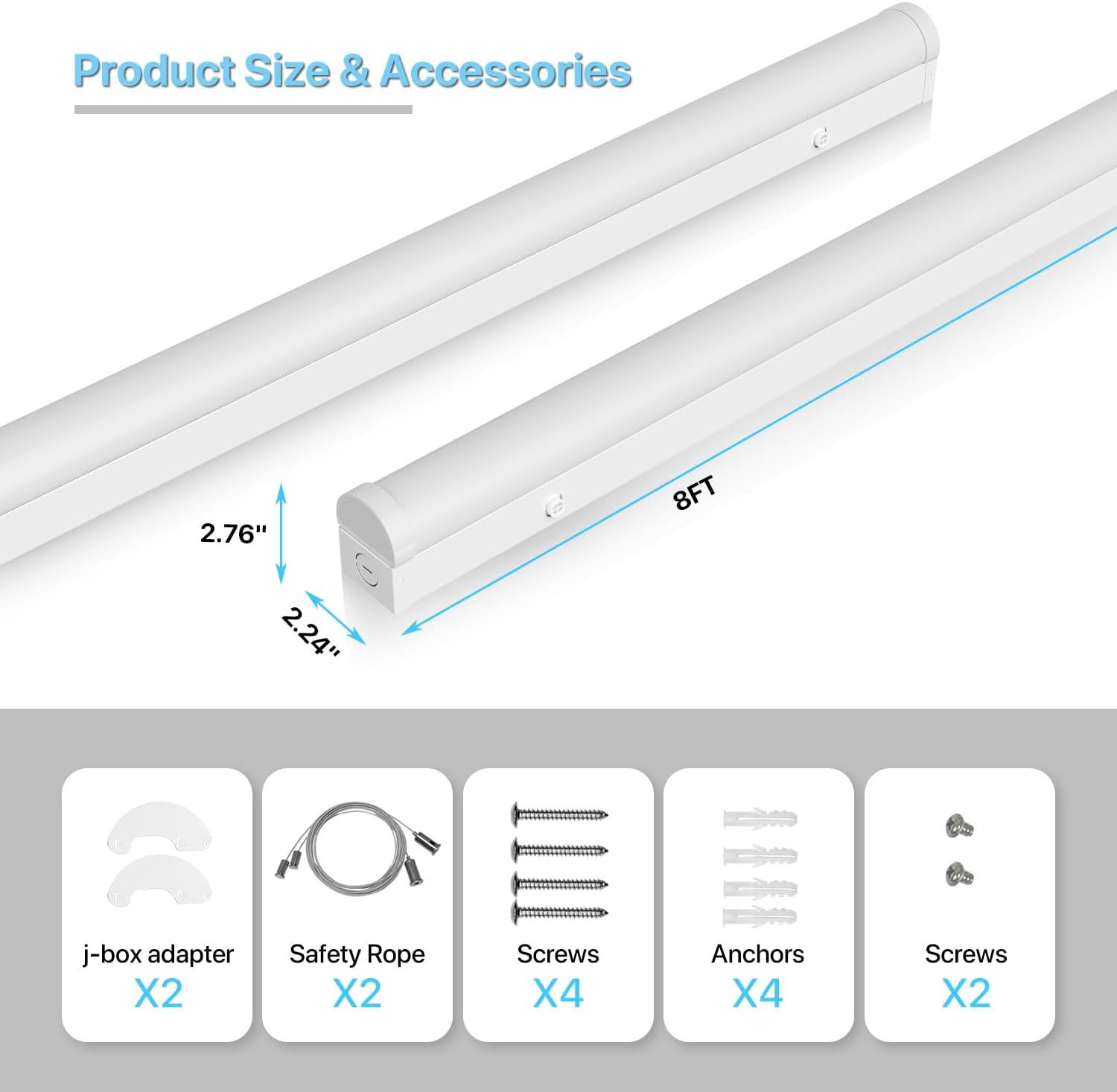

Image 3.1: Included accessories and fixture dimensions.
4. නිෂ්පාදන ලක්ෂණ
- සකස් කළ හැකි වොට්tage: Select between 60W, 70W, or 80W to optimize energy consumption and light output.
- තෝරා ගත හැකි වර්ණ උෂ්ණත්වය (CCT): Choose from 3500K (Warm White), 4000K (Cool White), or 5000K (Daylight) to suit your environment.
- ඉහළ කාර්යක්ෂමතාව: Delivers up to 10400 lumens with an efficiency of 130 lumens per watt.
- 1-10V Dimmable: Compatible with 1-10V dimmers for adjustable brightness from 10% to 100%.
- දිගු ආයු කාලය: Rated for 50,000 hours of operation, reducing maintenance and replacement costs.
- කල් පවතින ඉදිකිරීම්: Made from aluminum for robust performance.
- UL සහතික කර ඇත: Meets high safety and performance standards.
- බහුකාර්ය ස්ථාපනය: Supports both surface mount and suspended mount methods.
Image 4.1: Visual representation of selectable color temperatures and wattagඊ සැකසුම්.
Image 4.2: Details on the screw-lock mechanism for stable suspension and the unique button/buckle design for easy cover removal.
5. ස්ථාපන උපදෙස්
ස්ථාපනය කිරීමට පෙර, පරිපථ කඩනයෙහි බල සැපයුම අක්රිය කර ඇති බවට වග බලා ගන්න.
5.1. මතුපිට සවිකිරීම් ස්ථාපනය
- සවි කරන මතුපිට සකස් කරන්න: Identify the desired location for the fixture. Mark the drilling points for the mounting screws.
- සිදුරු සිදුරු: Drill pilot holes at the marked locations. Insert anchors if mounting into drywall or other soft materials.
- Attach J-box Adapters: Secure the J-box adapters to the ceiling or wall using the provided screws.
- සවිකිරීම වයර්: Connect the fixture's electrical wires to the building's wiring (Live to Live, Neutral to Neutral, Ground to Ground). Ensure all connections are secure and insulated.
- සවිකිරීම සවි කරන්න: Align the fixture with the J-box adapters and secure it in place with the remaining screws.
5.2. Suspended Mount Installation
- සවි කරන මතුපිට සකස් කරන්න: Identify the desired location for the fixture. Mark the drilling points for the suspension hardware.
- Install Suspension Hardware: Secure the ceiling hooks or other suspension hardware (not included, but compatible with safety ropes) into the ceiling structure.
- Attach Safety Ropes: Connect the safety ropes to the fixture's designated attachment points. The screw-lock mechanism ensures stable suspension.
- උස සකස් කරන්න: Adjust the length of the safety ropes to achieve the desired hanging height.
- සවිකිරීම වයර්: Connect the fixture's electrical wires to the building's wiring (Live to Live, Neutral to Neutral, Ground to Ground). Ensure all connections are secure and insulated.
Image 5.1: Illustration of the two available installation methods: Surface Mount and Suspended Mount.
6. මෙහෙයුම් උපදෙස්
The HYPERLITE LED Linear Strip Light Fixture features external switches for adjusting wattage and color temperature (CCT).
6.1. Adjusting Wattagඊ සහ වර්ණ උෂ්ණත්වය
The CCT and wattage switches are located on the fixture's housing. These can be adjusted without disassembling the fixture.
- Locate Switches: Identify the small toggle switches on the side of the fixture. One switch controls wattage (60W, 70W, 80W) and the other controls CCT (3500K, 4000K, 5000K).
- අපේක්ෂිත සැකසුම තෝරන්න: Use a small tool (e.g., a screwdriver) to slide the switches to your preferred wattagඊ සහ වර්ණ උෂ්ණත්වය.
- බල ගැන්වීම: Restore power to the fixture to see the changes.

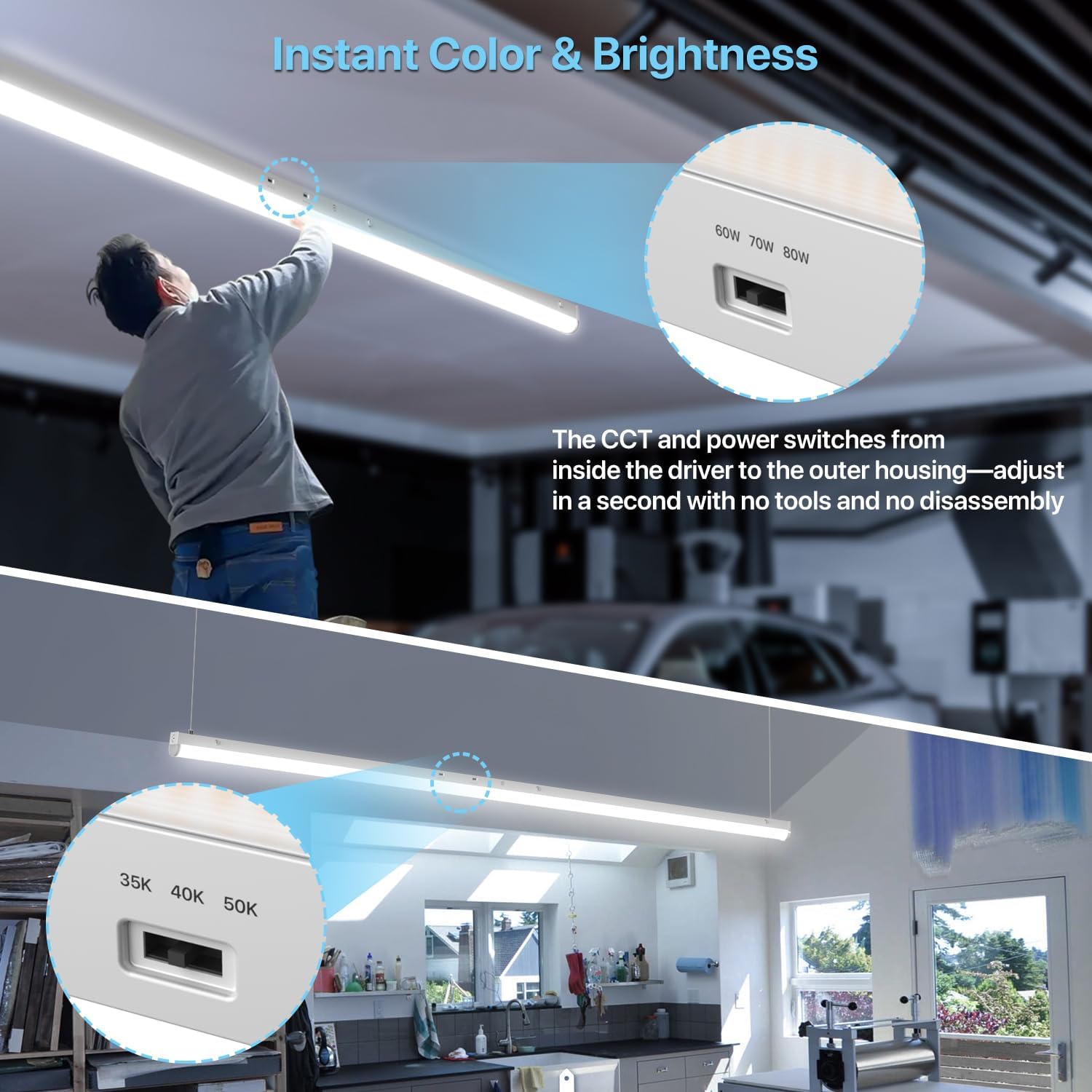

Image 6.1: Location and operation of the CCT and wattagඊ තේරීම් ස්විච.
6.2. Dimming Function (1-10V)
This fixture supports 1-10V dimming. To utilize this feature, you will need a compatible 1-10V dimmer switch (not included) wired into your electrical system.
- Install 1-10V Dimmer: Have a qualified electrician install a 1-10V dimmer switch according to its instructions and local electrical codes.
- Connect Dimming Wires: Connect the fixture's dimming wires to the corresponding wires from the 1-10V dimmer.
- දීප්තිය සකසන්න: Use the 1-10V dimmer to adjust the light output from 10% to 100%.
Image 6.2: Visual demonstration of the 1-10V dimming range from 10% to 100% brightness.
7. නඩත්තු කිරීම
The HYPERLITE LED Linear Strip Light Fixture requires minimal maintenance.
- පිරිසිදු කිරීම: පිරිසිදු කිරීමට පෙර විදුලිය විසන්ධි කර ඇති බවට වග බලා ගන්න. මෘදු, වියලි හෝ තරමක් d පිරිසිදු කරන්නෙකු භාවිතයෙන් සවිකිරීම පිස දමන්න.amp රෙදි. සැර රසායනික ද්රව්ය, උල්ෙල්ඛ පිරිසිදු කරන්නන් හෝ ද්රාවක භාවිතා නොකරන්න.
- පරීක්ෂාව: Periodically inspect the fixture for any signs of damage, loose connections, or wear. If any issues are found, disconnect power and contact a qualified electrician or HYPERLITE support.
- LEDs: The LEDs are integrated and not user-replaceable. The long lifespan of the LEDs means replacement should not be necessary under normal operating conditions.
8. දෝශ නිරාකරණය
ඔබේ සවිකිරීම් සමඟ ගැටළු ඇති වුවහොත්, පහත සඳහන් පොදු ගැටළු සහ විසඳුම් වෙත යොමු වන්න:
| ගැටලුව | විය හැකි හේතුව | විසඳුම |
|---|---|---|
| සවිකිරීම දැල්වෙන්නේ නැත | බල සැපයුමක් නැත ලිහිල් රැහැන් සම්බන්ධතාවය දෝෂ සහිත සවිකිරීම | පරිපථ කඩනය සහ බිත්ති ස්විචය පරීක්ෂා කරන්න. සියලුම වයර් සම්බන්ධතා ආරක්ෂිත දැයි තහවුරු කර ගන්න (පළමුව විදුලිය විසන්ධි කර ඇති බවට වග බලා ගන්න). Contact HYPERLITE support if power is confirmed and connections are good. |
| Light output is too dim or too bright | වැරදි වොට්tagඊ සැකසීම Dimmer setting too low/high | වොට් එක සකසන්නtage switch on the fixture. Adjust the 1-10V dimmer to the desired brightness level. |
| වර්ණ උෂ්ණත්වය අපේක්ෂිත පරිදි නොවේ | වැරදි CCT සැකසුම | Adjust the CCT switch on the fixture to 3500K, 4000K, or 5000K. |
| දැල්වෙන ආලෝකය | නොගැලපෙන ඩිමර් ලිහිල් රැහැන් වෙළුමtagඊ උච්චාවචනයන් | Ensure a 1-10V dimmer is used. If not, replace with a compatible dimmer. Check all wiring connections (with power off). බල සැපයුම් ස්ථායිතාව පරීක්ෂා කිරීම සඳහා විදුලි කාර්මිකයෙකුගෙන් විමසන්න. |
9. පිරිවිතර
| විශේෂාංගය | පිරිවිතර |
|---|---|
| ආදර්ශ අංකය | HP-SP-BF02 |
| මානයන් (L x W x H) | 96" x 2.09" x 2.59" |
| වට්tage | 60W / 70W / 80W (Selectable) |
| Lumen ප්රතිදානය | ලුමෙන් 10400ක් දක්වා (80W දී) |
| කාර්යක්ෂමතාව | 130 lm / W |
| වර්ණ උෂ්ණත්වය (CCT) | 3500K / 4000K / 5000K (Selectable) |
| අඳුරු බව | 1-10V Dimming (10%-100%) |
| ආදාන වෙළුමtage | 120-277V ඒසී |
| ආයු කාලය | පැය 50,000 යි |
| ද්රව්ය | ඇලුමිනියම් |
| සහතික | UL ලැයිස්තුගත කර ඇත |
| ගෘහස්ථ / එළිමහන් භාවිතය | ගෘහස්ථ භාවිතය පමණි |
| Item Weight (8-pack) | රාත්තල් 49.9 කි |
10. වගකීම් සහ සහාය
10.1. වගකීම් තොරතුරු
This HYPERLITE LED Linear Strip Light Fixture is covered by a වසර 5ක වගකීමක් from the date of purchase. This warranty covers defects in materials and workmanship under normal use. It does not cover damage caused by improper installation, misuse, abuse, accidents, or unauthorized modifications.
වගකීම් හිමිකම් සඳහා කරුණාකර ඔබගේ මිලදී ගැනීමේ සාක්ෂි තබා ගන්න.
10.2. පාරිභෝගික සහාය
For technical assistance, warranty claims, or any questions regarding your HYPERLITE product, please contact our customer support team. Refer to the contact information provided with your purchase or visit the official HYPERLITE webඅඩවිය.
When contacting support, please have your model number (HP-SP-BF02) and purchase date ready.
