දුරස්ථ I/O පෙට්ටි (PROFINET)
ADIO-PN
නිෂ්පාදන අත්පොත

ඔබගේ ආරක්ෂාව සඳහා, උපදෙස් අත්පොත, අනෙකුත් අත්පොත් සහ Autonics හි ලියා ඇති සලකා බැලීම් කියවා අනුගමනය කරන්න webඅඩවිය.
නිෂ්පාදන වැඩිදියුණු කිරීම සඳහා දැනුම්දීමකින් තොරව පිරිවිතර, මානයන්, ආදිය වෙනස් වීමට යටත් වේ. සමහර මාදිලි දැනුම්දීමකින් තොරව නතර කළ හැකිය.

විශේෂාංග

• ඉහළ මට්ටමේ සන්නිවේදන ප්‍රොටෝකෝලය: PROFINET
• පහළ මට්ටමේ සන්නිවේදන ප්‍රොටෝකෝලය:10-1_41k ver. 1.1 (වරාය පන්තිය: පන්තිය A)
• නිවාස m ද්‍රව්‍ය: සින්ක් ඩයි වාත්තු කිරීම
• ආරක්ෂණ ශ්රේණිගත කිරීම: IP67
• ඩේසි දාමය ප්‍රමිතිගත 7/8” සම්බන්ධකයක සම්බන්ධතා තාක්ෂණය භාවිතයෙන් ටයිල් බල සැපයුමට ඉඩ සලසයි
• බල සැපයුමේ උපරිම ප්රතිදාන ධාරාව: 2 A වරායකට
• I/O port සැකසුම් සහ තත්ත්‍ව අධීක්‍ෂණය (කේබල් කෙටි/ විසන්ධි කිරීම, සම්බන්ධතා තත්ත්වය, ආදිය)
• ඩිජිටල් ආදාන පෙරහන සඳහා සහය දක්වයි

ආරක්ෂාව පිළිබඳ සලකා බැලීම්

• උපද්‍රව වළක්වා ගැනීම සඳහා ආරක්ෂිත සහ නිසි ක්‍රියාකාරීත්වය සඳහා සියලුම 'ආරක්ෂිත සලකා බැලීම්' නිරීක්ෂණය කරන්න.
• උපද්‍රව ඇති විය හැකි විශේෂ අවස්ථා හේතුවෙන් ප්‍රවේශම් විය යුතු බව සංකේතය දක්වයි.
   අවවාදයයි උපදෙස් පිළිපැදීමට අපොහොසත් වීම බරපතල තුවාල හෝ මරණයට හේතු විය හැක.

1. බරපතල තුවාල හෝ සැලකිය යුතු ආර්ථික අලාභයක් සිදු කළ හැකි යන්ත්‍රෝපකරණ සමඟ ඒකකය භාවිතා කරන විට අසාර්ථක ආරක්ෂිත උපාංගයක් ස්ථාපනය කළ යුතුය. (උදා: න්‍යෂ්ටික බලය පාලනය, වෛද්‍ය උපකරණ, නැව්, වාහන, දුම්රිය මාර්ග, ගුවන් යානා, දහන උපකරණ, ආරක්ෂක උපකරණ, අපරාධ/ආපදා වැළැක්වීම උපාංග ආදිය) මෙම උපදෙස් පිළිපැදීමට අපොහොසත් වීමෙන් පුද්ගලික තුවාල, ආර්ථික පාඩු හෝ ගින්නක් ඇති විය හැක.
2. අධික ආර්ද්රතාවය භාවිතා නොකරන්න, unitcl? te in thetstlplace gt, විකිරණ තාපය, දැවෙනසුළු/පුපුරන ද්‍රව්‍ය/විඛාදන 'ay('lays තිබිය හැක. මෙම උපදෙස් පිළිපැදීමට අපොහොසත් වීමෙන් පිපිරීමක් හෝ ගින්නක් ඇති විය හැක.
3. බලශක්ති ප්රභවයකට සම්බන්ධ වන විට ඒකකය සම්බන්ධ කිරීම, අලුත්වැඩියා කිරීම හෝ පරීක්ෂා කිරීම නොකරන්න. මෙම උපදෙස් පිළිපැදීමට අපොහොසත් වීම ගින්නට හේතු විය හැක.
4. රැහැන්වලට පෙර 'සම්බන්ධතා' පරීක්ෂා කරන්න. මෙම උපදෙස් පිළිපැදීමට අපොහොසත් වීමෙන් ගින්නක් ඇතිවිය හැකිය.
5. ඒකකය විසුරුවා හැරීම හෝ වෙනස් කිරීම නොකරන්න මෙම උපදෙස් අනුගමනය කිරීමට අපොහොසත් වීම ගින්නට හේතු විය හැක.
6. මෙහෙයුම අතරතුර හෝ නැවැත්වීමෙන් පසු නිශ්චිත කාලයක් සඳහා නිෂ්පාදනය ස්පර්ශ නොකරන්න.
   මෙම උපදෙස පිළිපැදීමට අපොහොසත් වීමෙන් බම් ඇති විය හැක.

අවවාදයයි උපදෙස් අනුගමනය කිරීමට අපොහොසත් වීමෙන් තුවාල හෝ නිෂ්පාදන හානි විය හැක.

1. ශ්‍රේණිගත පිරිවිතරයන් තුළ ඒකකය භාවිතා කරන්න. මෙම උපදෙස් පිළිපැදීමට අපොහොසත් වීම නිෂ්පාදනයේ ජීවන චක්‍රය කෙටි කිරීමට හේතු විය හැක.
2. ඒකකය පිරිසිදු කිරීම සඳහා වියළි රෙද්දක් භාවිතා කරන්න, ජලය හෝ කාබනික ද්රාවණ භාවිතා නොකරන්න. මෙම උපදෙස් අනුගමනය කිරීමට අපොහොසත් වීමෙන් ගින්නක් ඇති විය හැක.
3. ඒකකයට ගලා යන ලෝහ චිප, දූවිලි සහ කම්බි අපද්‍රව්‍ය වලින් භාණ්ඩය ඈත් කරන්න. මෙම උපදෙස් අනුගමනය කිරීමට අපොහොසත් වීමෙන් ගිනි හෝ නිෂ්පාදන හානි විය හැක.
4. කේබලය නිවැරදිව සම්බන්ධ කර දුර්වල සම්බන්ධතා වලක්වා ගැනීම මෙම උපදෙස් පිළිපැදීමට අපොහොසත් වීම ගින්නට හෝ නිෂ්පාදනයට හානි වීමට හේතු විය හැක.
5. ඒකකය ක්‍රියාත්මක කිරීමේදී කේබලයේ වයරය සම්බන්ධ නොකරන්න හෝ කපා නොගන්න, මෙම උපදෙස් අනුගමනය කිරීමට අපොහොසත් වීමෙන් ගින්නක් හෝ නිෂ්පාදන වලට හානි සිදු විය හැකිය.

භාවිතයේදී අනතුරු ඇඟවීම්

• 'භාවිතා කිරීමේදී අනතුරු ඇඟවීම්' හි උපදෙස් අනුගමනය කරන්න: එසේ නොමැතිනම්, එය අනපේක්ෂිත අනතුරු වලට හේතු විය හැක.
• LA බලය (ක්‍රියාකාරක බලය) සහ එක්සත් ජනපද බලය (සංවේදක බලය) තනි තනිව හුදකලා බල උපාංගය මගින් පරිවරණය කළ යුතුය.
• බල සැපයුම පරිවරණය කළ යුතු අතර පරිමාව සීමා කළ යුතුයtage/current හෝ Class 2, SELV බල සැපයුම් උපාංගය.
• ශ්රේණිගත සම්මත කේබල් සහ සම්බන්ධක භාවිතා කරන්න. නිෂ්පාදනයේ සම්බන්ධක සම්බන්ධ කිරීමේදී හෝ විසන්ධි කිරීමේදී අධික පොගර් යොදන්න එපා.
• ඉහළ පරිමාවකින් ඈත් වන්නtagප්‍රේරක ඝෝෂාව වැලැක්වීම සඳහා e ලයින් හෝ විදුලි රැහැන්. විදුලි රැහැන් සහ ආදාන සංඥා රේඛාව සමීපව ස්ථාපනය කිරීමේදී, විදුලි රැහැනේ රේඛීය පෙරහන හෝ වයිරිස්ටරය සහ ආදාන සංඥාවේදී ආරක්ෂිත වයර් භාවිතා කරන්න. ස්ථායී ක්‍රියාකාරිත්වය සඳහා, සන්නිවේදන වයර්, බල වයර් හෝ සංඥා වයර් රැහැන් කිරීමේදී පලිහ වයර් සහ ෆෙරයිට් හරය භාවිතා කරන්න.
• ශක්තිමත් චුම්බක බලයක් හෝ අධික සංඛ්‍යාත ශබ්දයක් ජනනය කරන උපකරණ අසල භාවිතා නොකරන්න.
• බල ප්‍රභවයකට සම්බන්ධ වන විට මෙම ඒකකය සම්බන්ධ නොකරන්න, නැතහොත් ඉවත් කරන්න.
• මෙම ඒකකය පහත පරිසරවල භාවිතා කළ හැක.
  - ගෘහස්ථව ('පිරිවිතර' තුළ ඇති පාරිසරික තත්ත්වය තුළ)
  - උන්නතාංශය උපරිම. මීටර් 2,000
• දූෂණය උපාධිය 2
  - ස්ථාපන කාණ්ඩය II

ADIO-PN හි වින්‍යාසය
පහත රූපයේ දැක්වෙන්නේ PROFINET ජාලය සහ එය රචනා කරන උපාංගයි.
නිෂ්පාදනයේ නිසි භාවිතය සඳහා, අත්පොත් වෙත යොමු වන්න සහ අත්පොතෙහි ආරක්ෂිත කරුණු අනුගමනය කිරීමට වග බලා ගන්න.
Autonics වෙතින් අත්පොත් බාගන්න webඅඩවිය.

01) ඉහළ මට්ටමේ සන්නිවේදන පද්ධතියේ ව්‍යාපෘති සැලසුම් මෘදුකාංගය පරිශීලකයාගේ පරිසරය අනුව වෙනස් විය හැක.
වැඩි විස්තර සඳහා, නිෂ්පාදකයාගේ අත්පොත බලන්න.

■ සහය දක්වන පරාමිතීන්

මෙහෙයුම් ආකාරය	ආරක්ෂිත තත්ත්වය 01)	වලංගුකරණය	දත්ත ගබඩා කිරීම	ආදාන පෙරහන 01)	විකුණුම්කරු හැඳුනුම්පත	උපාංග හැඳුනුම්පත	චක්‍ර කාලය
ඩිජිටල් ආදානය	–	–	–	○	–	–	–
ඩිජිටල් ප්‍රතිදානය	○	–	–	–	–	–	–
10-සබැඳි ආදානය	–	○	○	–	○	○	○
10-Link Output	–	○	○	–	○	○	○
10-සබැඳි ආදානය/ප්‍රතිදානය	–	○	○	–	○	○	○

තොරතුරු ඇණවුම් කිරීම

මෙය යොමු කිරීම සඳහා පමණි, සැබෑ නිෂ්පාදනය සියලු සංයෝජන සඳහා සහය නොදක්වයි.
නිශ්චිත ආකෘතිය තෝරාගැනීම සඳහා, Autonics අනුගමනය කරන්න webඅඩවිය.

❶ I/O පිරිවිතර
N: NPN
පි: PNP

නිෂ්පාදන සංරචක

• නිෂ්පාදන (+ භමණ ස්විච සඳහා ආරක්ෂිත ආවරණයක්)
• නාම පුවරු × 20
• රෙදි සෝදන යන්ත්රයක් සහිත M4 × 10 ඉස්කුරුප්පු × 1
• උපදෙස් අත්පොත × 1
• ජල ආරක්ෂිත ආවරණය × 4

වෙන් වෙන් වශයෙන් විකුණනු ලැබේ

• නාම පුවරු
• ජල ආරක්ෂිත ආවරණය

මෘදුකාංග
ස්ථාපනය බාගන්න file සහ Autonics වෙතින් අත්පොත් webඅඩවිය.

• IOLlink හි
  atIOLink IODD හරහා IO-Link උපාංගය සැකසීම, රෝග විනිශ්චය, ආරම්භ කිරීම සහ නඩත්තු කිරීම සඳහා අරමුණු ඇත. file කැපවූ Port සහ Device onfiguration Tool (PDCT) ලෙස සපයා ඇත.

සම්බන්ධතා

■ ඊතර්නෙට් වරාය

M12 (Socket-Female), D-coded	පින් කරන්න	කාර්යය	විස්තරය
	1	TX +	දත්ත + සම්ප්‍රේෂණය කරන්න
	2	RX +	දත්ත + ලබා ගන්න
	3	TX -	දත්ත සම්ප්රේෂණය -
	4	ආර්එක්ස් -	දත්ත ලබා ගන්න -

■ බල සැපයුම් වරාය

පිටත (7/8″, සොකට්- කාන්තා)	IN (7/8″, ප්ලග්-පිරිමි)	පින් කරන්න	කාර්යය	විස්තරය
		1, 2	0 වී	සංවේදකය සහ ක්‍රියාකාරක සැපයුම
		3	FG	රාමු බිම
		4	+24 VDC	සංවේදක සැපයුම
		5	+24 VDC	Actuator සැපයුම

■ PDCT වරාය

i M12 (Socket-Female), A-coded	පින් කරන්න	කාර්යය
	1	සම්බන්ධ වී නැත (NC)
	2	දත්ත-
	3	0 වී
	4	සම්බන්ධ වී නැත (NC)
	5	දත්ත +

■ I/O වරාය

M12 (Socket-Female), A-කේතගත කර ඇත	පින් කරන්න	කාර්යය
	1	+24 VDC
	2	I/Q: ඩිජිටල් ආදානය
	3	0 වී
	4	C/Q: 10-Link, Digital Input/Output
	5	සම්බන්ධ වී නැත (NC)

මානයන්

• ඒකකය: mm, නිෂ්පාදනයේ සවිස්තරාත්මක මානයන් සඳහා, Autonics අනුගමනය කරන්න webඅඩවිය.

ඒකක විස්තර

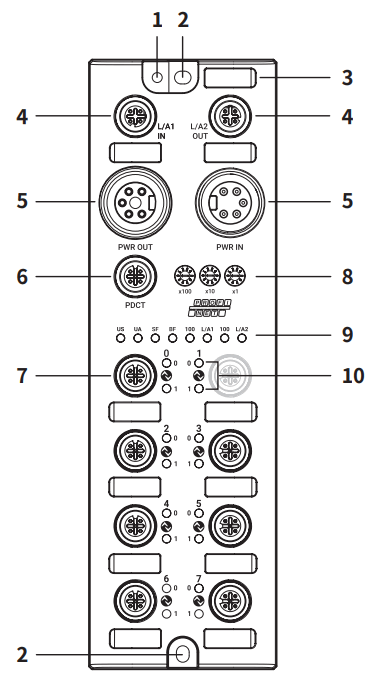

01. බිම් සිදුර 02. සවි කරන කුහරය 03. නාම පුවරුව සඳහා ඇතුළත් කිරීමේ කොටස 04. ඊතර්නෙට් වරාය 05. බල සැපයුම් වරාය

06. PDCT වරාය 07. I/O වරාය 08. රොටරි ස්විච 09. තත්ව දර්ශකය 10. I/O වරාය දර්ශකය

ස්ථාපනය

■ සවි කිරීම

1. ආවරණයේ පැතලි හෝ ලෝහ පුවරුවක් සකස් කරන්න.
2. නිෂ්පාදිතය මතුපිටට සවි කිරීම සහ බිම තැබීම සඳහා සිදුරක් හාරන්න.
3. සියලු බලය අක්රිය කරන්න.
4. සවි කරන කුහරවල M4 ඉස්කුරුප්පු භාවිතයෙන් භාණ්ඩය සවි කරන්න.
   තද කිරීමේ ව්යවර්ථය: 1.5 N m

■ භූගත කිරීම

නිෂ්පාදනයට නිවාස සම්බන්ධ කිරීම සඳහා අඩු සම්බාධනය සහ හැකි තරම් කෙටි කේබලයක් භාවිතා කිරීමට වග බලා ගන්න.

1. රෙදි සෝදන යන්ත්රය සමඟ භූගත පටිය සහ M4 × 10 ඉස්කුරුප්පු ඇණ සම්බන්ධ කරන්න.
2. භූගත කුහරය තුළ ඉස්කුරුප්පු ඇණ සවි කරන්න.
   තද කිරීමේ ව්යවර්ථය: 1.2 N m

උපාංග නාම සැකසීම්
PROFINET ජාලයට සම්බන්ධ වීමට, PROFINET අතුරු මුහුණත වින්‍යාස කරන්න. PROFINET උපාංගයේ නම පහත ක්‍රම භාවිතයෙන් වින්‍යාස කළ හැක.

• රොටරි ස්විච

සැකසුම් සම්පූර්ණ කිරීමෙන් පසු භ්රමක ස්විචයන් මත ආරක්ෂිත ආවරණයේ මුද්රාව තදින් තැබීමට වග බලා ගන්න.
ආරක්ෂිත ආවරණය විවෘතව ඇති විට ආරක්ෂණ ශ්රේණිගත කිරීම සහතික නොවේ.

1. උපාංගයේ නම සැකසීමට භ්රමක ස්විචයන් කරකවන්න. එක්සත් ජනපද දර්ශකයේ හරිත LED දැල්වෙයි.


   සැකසුම් මාදිලිය	රොටරි ස්විච	විස්තරය	වටිනාකම
   PROFINET උපාංගයේ නම	0	මෙම උපාංගයේ නම ADIO-PN හි EEPROM හි ගබඩා කර ඇත. PROFINET Master හෝ DCP මෙවලම් මත වින්‍යාස කර ඇති උපාංග නාමය යෙදීම.	PROFINET උපාංගයේ නම
   	001 සිට 999 දක්වා	ADIO-PN උපාංගයේ නම සැකසීමෙන් පසු සන්නිවේදන සම්බන්ධතාව ස්ථාපිත කරන්න. භ්‍රමණ ස්විචවල අගය උපාංගයේ නමේ අවසාන කොටසේ පෙන්වයි.	ADIO-PN-MA08A-ILM-

2. නැවත ADIO-PN ක්‍රියාත්මක කරන්න.
3. එක්සත් ජනපද දර්ශකයේ හරිත LED ක්‍රියාත්මක දැයි පරීක්ෂා කරන්න.
4. උපාංගයේ නම වෙනස් කර ඇත.
5. භ්රමක ස්විචයන් මත ආරක්ෂිත ආවරණයක් දමන්න.

■ IOLlink හි
atIOLink මෘදුකාංගය මගින් වින්‍යාස කරන ලද PROFINET උපාංග නාමය ADIO-PN හි EEPROM හි ගබඩා කර ඇත. වැඩි විස්තර සඳහා atIOLink පරිශීලක අත්පොත බලන්න.

වරාය සම්බන්ධතා

■ වරාය පිරිවිතර

• උපාංගය සම්බන්ධ කිරීමට පෙර පහත වරාය පිරිවිතර පරීක්ෂා කිරීමට වග බලා ගන්න. ආරක්ෂණ ශ්රේණිගත කිරීම IP67 සමඟ අනුකූල වන කේබලයක් සකස් කරන්න.

	ඊතර්නෙට් වරාය	I/O වරාය	PDCT වරාය	බල සැපයුම් වරාය
ටයිප් කරන්න	M12 (Socket-Female), 4-pin, D-coded	M12 (Socket-Female), 5-pin, A-coded	M12 (Socket-Female), 5-pin, A-coded	ආදානය: 7/8″ (ප්ලග්-පිරිමි), 5-පින් ප්‍රතිදානය: 7/8″ (සොකට්-ගැහැණු), 5-පින්
තල්ලු-අදින්න	ඔව්	ඔව්	ඔව්	NA
වරායන් ගණන	2	8	1	2
තද කිරීමේ ව්යවර්ථය	0.6 N මීටර්	0.6 N මීටර්	0.6 N මීටර්	1.5 N මීටර්
සහාය දක්වන කාර්යය	ඩේසි දාමය		USB අනුක්රමික සන්නිවේදනය	ඩේසි දාමය

• හිටපුampPDCT වරාය සඳහා සන්නිවේදන කේබලය

සම්බන්ධකය 1	සම්බන්ධකය 2	රැහැන් ඇදීම
M12 (Plug-Male), 5-pin	USB Type A (Plug-Male)

1. PROFINET වෙත සම්බන්ධ වන්න01. M12 සම්බන්ධකය Ethernet port එකට සම්බන්ධ කරන්න. පහත සම්බන්ධතා බලන්න.


   1	TX +	දත්ත + සම්ප්‍රේෂණය කරන්න
   2	RX +	දත්ත + ලබා ගන්න
   3	TX -	දත්ත සම්ප්රේෂණය -
   4	ආර්එක්ස් -	දත්ත ලබා ගන්න -

   02. සම්බන්ධකය PROFINET ජාලයට සම්බන්ධ කරන්න.
   • ජාල උපාංගය: PROFINET ප්‍රොටෝකෝලය සහාය දක්වන PLC හෝ PROFINET උපාංගය
   03. භාවිතයට නොගත් වරායට ජලය කාන්දු නොවන කවරය දමන්න.
2. IO-Link උපාංග සම්බන්ධ කරන්න
   එක් එක් I/O port එකකදී උපරිම නිමැවුම් ධාරාව 2 A වේ. I/O ports හි සම්පූර්ණ ධාරාව 9 A නොඉක්මවන ලෙස උපාංගය වින්‍යාස කරන්න.
   සම්බන්ධ කිරීමට IO-Link උපාංගයේ අත්පොතෙහි රැහැන් තොරතුරු පරීක්ෂා කරන්න.01. M12 සම්බන්ධකය I/O port එකට සම්බන්ධ කරන්න. පහත සම්බන්ධතා බලන්න.

   1	+24 VDC
   2	I/Q: ඩිජිටල් ආදානය
   3	0 වී
   4	C/Q: 10-Link, Digital Input/Output
   5	සම්බන්ධ වී නැත (NC)

   02. භාවිතයට නොගත් වරායට ජලය කාන්දු නොවන කවරය දමන්න.

3. atIOLink සමඟ සම්බන්ධ වන්න
   PDCT port එක සහ Ethernet port එක එකවර භාවිතා නොකරන්න.01. M12 සම්බන්ධකය PDCT වරායට සම්බන්ධ කරන්න. පහත සම්බන්ධතා බලන්න.


   1	සම්බන්ධ වී නැත (NC)
   2	දත්ත -
   3	0 වී
   4	සම්බන්ධ වී නැත (NC)
   5	දත්ත +

   02. සම්බන්ධකය ජාල උපාංගයට සම්බන්ධ කරන්න.
   • ජාල උපාංගය: IOLink මෘදුකාංගයේ ස්ථාපනය කර ඇති PC/ලැප්ටොප්
   03. භාවිතයට නොගත් වරායට ජලය කාන්දු නොවන කවරය දමන්න.

4. බල සැපයුම ADIO වෙත සම්බන්ධ කරන්න
   සංවේදකයට (එක්සත් ජනපදය) උපරිම සැපයුම් ධාරාවෙන් 9 A නොඉක්මවන බවට වග බලා ගන්න.01. සියලුම විදුලිය විසන්ධි කරන්න.
   02. 7/8″ සම්බන්ධකය බල සැපයුම් වරායට සම්බන්ධ කරන්න. පහත සම්බන්ධතා බලන්න.

1, 2	0 වී	සංවේදකය සහ ක්‍රියාකාරක සැපයුම
3	FG	රාමු බිම
4	+24 VDC	සංවේදක සැපයුම
5	+24 VDC	Actuator සැපයුම

දර්ශක

■ එස්tatus දර්ශකය

1. සංවේදකයේ බල සැපයුම


   දර්ශකය	LED වර්ණය	තත්ත්වය	විස්තරය
   US	කොළ පාටයි	ON	ව්‍යවහාරික වෙළුමtagඉ: සාමාන්ය
   		දැල්වෙන (1 Hz)	භ්රමක ස්විචවල සැකසුම් වෙනස් වේ.
   	රතු	දැල්වෙන (1 Hz)	ව්‍යවහාරික වෙළුමtage: අඩු (18 VDC)

2. ක්‍රියාකාරකයේ බල සැපයුම


   දර්ශකය	LED වර්ණය	තත්ත්වය	විස්තරය
   UA	කොළ පාටයි	ON	ව්‍යවහාරික වෙළුමtagඉ: සාමාන්ය
   	රතු	දැල්වෙන (1 Hz)	ව්‍යවහාරික වෙළුමtage: අඩු (18 VDC), භමණ ස්විචවල දෝෂයකි
   		ON	ව්‍යවහාරික වෙළුමtage: කිසිවක් නැත (10 VDC)

3. නිෂ්පාදන ආරම්භ කිරීම


   දර්ශකය	LED වර්ණය	තත්ත්වය	විස්තරය
   එක්සත් ජනපදය, UA	රතු	ON	ADIO ආරම්භ කිරීමේ අසාර්ථකත්වය

4. පද්ධතියේ අසාර්ථකත්වය


   දර්ශකය	LED වර්ණය	තත්ත්වය	විස්තරය
   SF	රතු	අක්රියයි	දෝෂයක් නැත
   		ON	මුර බල්ලා කල් ඉකුත්වීම, පද්ධති දෝෂය
   		දැල්වෙන	DCP සංඥා සේවාව බස්රථය හරහා ආරම්භ කෙරේ.

5. බස් අසාර්ථකයි


   දර්ශකය	LED වර්ණය	තත්ත්වය	විස්තරය
   BF	රතු	අක්රියයි	දෝෂයක් නැත
   		ON	භෞතික සබැඳියේ අඩු වේගය හෝ භෞතික සබැඳියක් නැත
   		දැල්වෙන	දත්ත සම්ප්‍රේෂණය හෝ වින්‍යාස සැකසුම් නොමැත

6. ඊතර්නෙට් සම්බන්ධතාවය


   දර්ශකය	LED වර්ණය	තත්ත්වය	විස්තරය
   L/A1 L/A2	කොළ පාටයි	අක්රියයි	ඊතර්නෙට් සම්බන්ධතාවයක් නොමැත
   		ON	ඊතර්නෙට් සම්බන්ධතාවය ස්ථාපිත කර ඇත.
   	කහ	දැල්වෙන	දත්ත සම්ප්රේෂණය

7. ඊතර්නෙට් සම්ප්‍රේෂණ වේගය


   දර්ශකය	LED වර්ණය	තත්ත්වය	විස්තරය
   100	කොළ පාටයි	ON	සම්ප්රේෂණ අනුපාතය: 100 Mbps

■ I/O වරාය දර්ශකය

1. පින් 4 (C/Q)


   දර්ශකය	LED වර්ණය	තත්ත්වය	විස්තරය
   0	කහ	අක්රියයි	DI/DO: පින් 4 OFF
   		ON	DI/DO: පින් 4 ON කරන්න
   	කොළ පාටයි	ON	වරාය වින්‍යාසය: IO-Link
   		දැල්වෙන (1 Hz)	වරාය වින්‍යාසය: IO-Link, IO-Link උපාංගයක් හමු නොවීය
   	රතු	දැල්වෙන (2 Hz)	IO-Link වින්‍යාස දෝෂයකි • වලංගු කිරීම අසාර්ථක විය, වලංගු නොවන දත්ත දිග, දත්ත ගබඩා කිරීමේ දෝෂය
   		ON	• NPN: pin 4 සහ pin 1 හි ප්‍රතිදානය මත කෙටි පරිපථයක් සිදු විය • PNP: pin 4 සහ pin 3 හි ප්‍රතිදානය මත කෙටි පරිපථයක් සිදු විය

2. පින් 2 (I/Q)


   දර්ශකය	LED වර්ණය	තත්ත්වය	විස්තරය
   1	කහ	අක්රියයි	DI: පින් 2 OFF
   		ON	DI: පින් 2 ON

3. I/O වරායේ බල සැපයුම


   දර්ශකය	LED වර්ණය	තත්ත්වය	විස්තරය
   0,1	රතු	දැල්වෙන (1 Hz)	I/O සැපයුම් බලයේ කෙටි පරිපථයක් සිදු විය (pin 1, 3)

පිරිවිතර

■ විදුලි / යාන්ත්රික පිරිවිතර

සැපයුම වෙළුමtage	18 - 30 VDC
ශ්‍රේණිගත කර ඇත වෙළුමtage	24 VDC
වත්මන් පරිභෝජනය	2.4 W (≤ 216 W)
සැපයීම එක් වරායකට ධාරාව	≤ 2 A/Port
සංවේදකය වත්මන් (එක්සත් ජනපදය)	≤ 9 ඒ
මානයන්	W 66 × H 215 × D 38 මි.මී
ද්රව්ය	සින්ක් ඩයි වාත්තු කිරීම
ඊතර්නෙට් වරාය	M12 (Socket-Female), 4-pin, D-coded, Push-Pulll ports ගණන: 2 (IN/OUT) සහාය දක්වන කාර්යය: ඩේසි දාමය
බල සැපයුම් වරාය	ආදානය: 7/8" (ප්ලග්-පිරිමි), 5-පින් ප්‍රතිදානය: 7/8" (සොකට්-ස්ත්‍රී), 5-පින් වරායන් ගණන: 2 (IN/OUT) සහය දක්වන ශ්‍රිතය: ඩේසි දාමය
PDCT වරාය	M12 (Socket-Female), 5-pin, A-coded, Push-Pulll ports ගණන: 1 සම්බන්ධතා ක්රමය: USB අනුක්රමික සන්නිවේදනය
I/O වරාය	M12 (Socket-Female), 5-pin, A-coded, Push-Pulll ports ගණන: 8
සවි කිරීම ක්රමය	සවි කරන කුහරය: M4 ඉස්කුරුප්පු ඇණ සමඟ සවි කර ඇත
භූගත කිරීම ක්රමය	බිම් කුහරය: M4 ඉස්කුරුප්පු ඇණ සමඟ සවි කර ඇත
ඒකකය බර (ඇසුරුම් කළ)	≈ 700 g (≈ 900 g)

■ මාදිලියේ පිරිවිතර

මාදිලිය	ඩිජිටල් ආදානය
අංකය of නාලිකා	16-CH (I/Q: 8-CH, C/Q:8-CH)
I/O common	NPN / PNP
ආදානය වත්මන්	5 mA
ON වෙළුමtagඉ/ධාරා	වෙළුමtage: ≥ 15 VDC වත්මන්: ≥ 5 mA
අක්රියයි වෙළුමtage	≤ 5 VDC

■ මාදිලියේ පිරිවිතර

මාදිලිය	ඩිජිටල් ප්‍රතිදානය
අංකය of නාලිකා	8-CH (C/Q)
I/O common	NPN / PNP
බලය සැපයුම	24 VDC (18 - 30 VDC ), මැක්ස්. 300 mA
කාන්දු වීම වත්මන්	≤ 0.1 mA
අවශේෂ වෙළුමtage	≤ 1.5 VDC
කෙටි පරිපථය ආරක්ෂාව	ඔව්

■ මාදිලියේ පිරිවිතර

මාදිලිය	IO-සබැඳිය
ආදානය වත්මන්	2 mA
ON වෙළුමtagඉ/ධාරා	වෙළුමtage: ≥ 15 VDC වත්මන්: ≥ 2 mA
අක්රියයි වෙළුමtage	≤ 5 VDC

■ පාරිසරික කොන්දේසි

අවට උෂ්ණත්වය 01)	-5 සිට 70 °C, ගබඩාව: -25 සිට 70 °C (ශීතකරණය හෝ ඝනීභවනය නැත)
අවට ආර්ද්රතාවය	35 සිට 75% RH (කැටි කිරීම හෝ ඝනීභවනය නැත)
ආරක්ෂාව ශ්රේණිගත කිරීම	IP67 (IEC සම්මත)

■ අනුමැතිය

අනුමැතිය
සංගමය අනුමැතිය

සන්නිවේදන අතුරුමුහුණත

ඊතර්නෙට්

ඊතර්නෙට් සම්මතය	100BASE-TX
කේබල් පිරිවිතර.	Cat 5 හරහා STP (Shielded Twisted Pair) ඊතර්නෙට් කේබලය
සම්ප්‍රේෂණය අනුපාතය	100 Mbps
කේබල් දිග	100 m
ප්රොටෝකෝලය	ප්රොෆිනෙට්
ලිපිනය සැකසුම්	රොටරි ස්විච, DCP, atIOLink
GSDML file	GSDML බාගන්න file ඔටෝනික්ස් හි webඅඩවිය.

IO-සබැඳිය

අනුවාදය	1.1
සම්ප්‍රේෂණය අනුපාතය	COM1 : 4.8 kbps / COM2 : 38.4 kbps / COM3 : 230.4 kbps
වරාය පන්තිය	A පන්තිය
සම්මතය	IO-Link අතුරුමුහුණත සහ පද්ධති පිරිවිතර අනුවාදය 1.1.2 IO-Link පරීක්ෂණ පිරිවිතර අනුවාදය 1.1.2

18, Bansong-ro 5l3Beon-gil, Haeundae-gu, Busan, කොරියානු ජනරජය, 48002
www.autonics.com I +82-2-2048-1577 අයි sales@autonics.com

ලේඛන / සම්පත්

Autonics ADIO-PN දුරස්ථ ආදාන-ප්‍රතිදාන පෙට්ටි [pdf] හිමිකරුගේ අත්පොත ADIO-PN Remote Input-Output Boxes, ADIO-PN, Remote Input-Output Boxes, Input-Output Boxes, Output Boxes, Boxes

යොමු කිරීම්

• පරිශීලක අත්පොත
